Marquage Laser
Marquage laser CO2
Les graveurs laser CO₂ doivent leur nom au fait qu'ils utilisent du gaz CO₂ comme milieu laser. Ils fonctionnent en générant du plasma à partir de gaz CO₂ à l'intérieur d'un tube, en amplifiant la lumière entre un miroir réfléchissant et un coupleur de sortie, puis en la restituant sous forme de faisceau laser. Le faisceau laser de sortie a une longueur d'onde de 10 600 nm et, en raison de cette grande longueur d'onde, produit une énorme quantité de chaleur. Il est idéal pour l'enlèvement de matière et pour marquer les matériaux organiques comme le carton, le plastique, le verre et le bois.
Qu'est-ce qu'un laser CO₂ ?
Les lasers CO₂ utilisent le gaz CO₂ comme milieu amplificateur. Celui-ci est enfermé dans un tube avec des électrodes produisant une décharge électrique qui génère du plasma dans le gaz. La lumière produite est amplifiée lorsqu'elle se déplace entre le miroir réfléchissant et le coupleur de sortie jusqu'à être émise sous forme de laser.
Obtenez des informations détaillées sur nos produits en téléchargeant notre catalogue.
Télécharger le catalogue
Fonctionnalité du laser CO2 : la découpe comme application courante
Les marqueurs laser CO2 utilisent la chaleur pour marquer les pièces, ce qui en fait d'excellents outils de découpe. En fait, les lasers CO2 sont couramment utilisés pour la découpe de trous ou de carottes d'injection.
Comparés aux outils de découpe mécaniques, les marqueurs laser CO2 sont entièrement automatisables, flexibles et presque sans entretien.

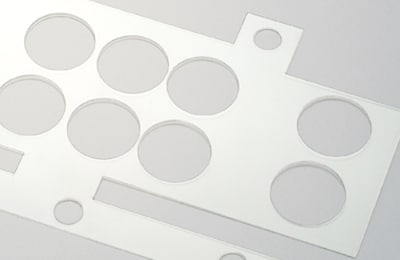

Usinage de films

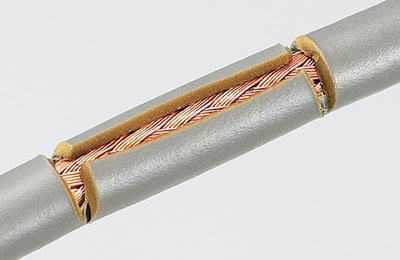

Découpe de gaines

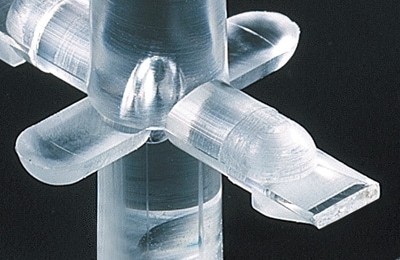

Découpe de carottes d'injection
Fonctionnalité du laser CO2 : marquage du caoutchouc synthétique
Le caoutchouc synthétique présente des propriétés de résistance élevée à la chaleur et aux substances chimiques, ce qui signifie que certaines méthodes de marquage ne sont pas suffisamment puissantes pour le marquer. En revanche, le marquage laser CO2 a une absorption de chaleur très élevée, ce qui lui permet de réaliser des marquages en brûlant le caoutchouc synthétique.
Applications de marquage laser CO2 sur caoutchouc synthétique :
- Balais d'essuie-glace
- Gants en caoutchouc
- Pneus de voiture
- Courroies

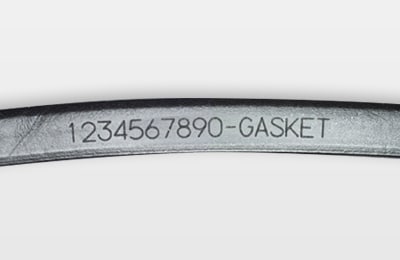

Joint en caoutchouc de phare
Balai d’essuie-glace

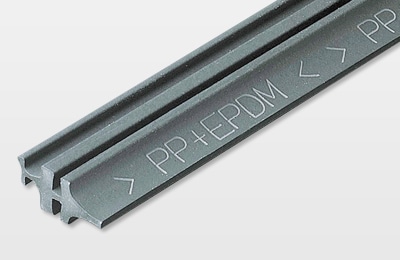

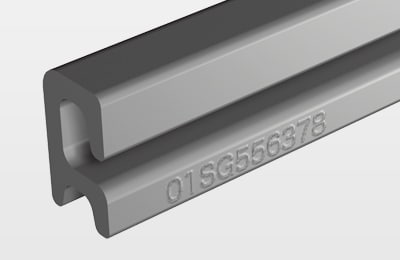

Moulure de porte
Fonctionnalité du laser CO2 : marquage sur verre
Le verre a une résistance élevée à la chaleur et il est généralement transparent. Les systèmes fibrés à longueur d'onde standard ne peuvent pas interagir avec le verre en raison de ces propriétés, alors que cela ne présente pas de difficultés avec un laser CO2. Les lasers CO2 gravent des marques blanches dans le verre en générant délicatement de minuscules fissures, des micro-cassures, en appliquant une faible puissance. Ces micro-cassures forme la marque ou le motif.
Applications de marquage laser CO2 sur verre :
- Vitres
- Bouteilles
- Pots
- Vaisselle pour boissons
Fonctionnalité du laser CO2 : marquage sur carton et sur bois
L'utilisation d'un laser CO2 pour le marquage sur carton et sur bois garantit des marquages permanents sans taches. Le laser CO2 réalise des motifs, logos, codes-barres ou caractères sur la surface du bois ou du carton grâce à la chaleur. Le marquage laser CO2 est utilisé pour le marquage blanc ou le marquage foncé.
Application de marquage laser CO2 sur carton et sur bois :
- Cartons de boissons
- Panneaux décoratifs en bois
- Cartons de livraison

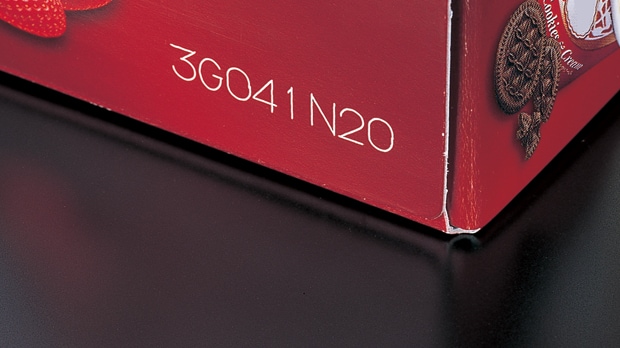

Cartons

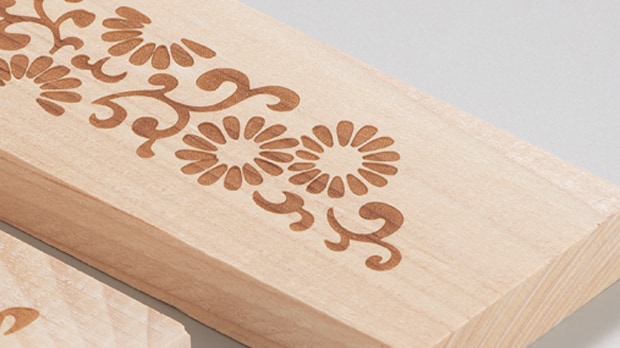

Marquage de motifs
Marquage sur bois à la place d'une étiquette
Présentation du produit

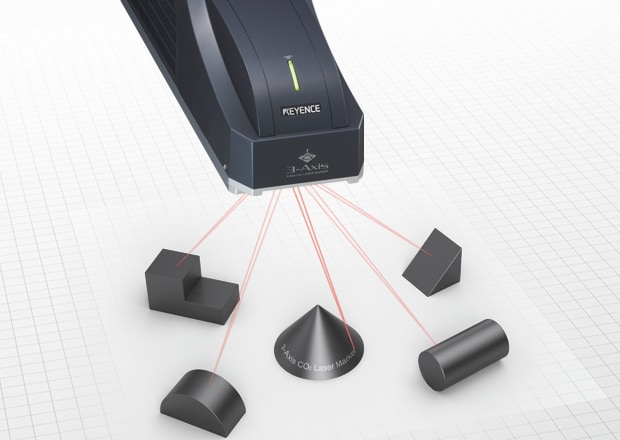

Une des premières commandes 3D au monde Marqueur laser CO2 3D Série ML-Z
La commande 3D exclusive de KEYENCE intégrée au marqueur laser CO2 ML-Z assure un marquage sans distorsion sur l'ensemble de son champ de vision. Elle permet de régler la distance focale sur une plage de 42 mm. Cela offre un marquage précis sur des formes en 3D et réduit les coûts d'outillage. Le laser CO2 ML-Z utilise la commande 3D pour réaliser un marquage uniforme des cibles étagées, inclinées, cylindriques ou coniques. Il peut même utiliser des données CAO de formes non standard pour cartographier la trajectoire de son point focal en conservant sa mise au point.
Zone étendue de 300 mm
Les modèles de lasers CO2 à zone étendue de la Série ML-Z offrent une zone de marquage de 300 × 300 mm, ce qui réduit considérablement les coûts d'installation et la durée des opérations.
Variation de la taille du spot et défocalisation
Le marqueur laser CO2 ML-Z règle le point focal et le spot du faisceau pour marquer différents types de caractères. Cette adaptabilité permet de marquer des caractères fins, épais, peu ou très profonds dans le même mouvement et permet de faire varier la densité de puissance afin d'obtenir des marques parfaites sur un large éventail de matériaux.

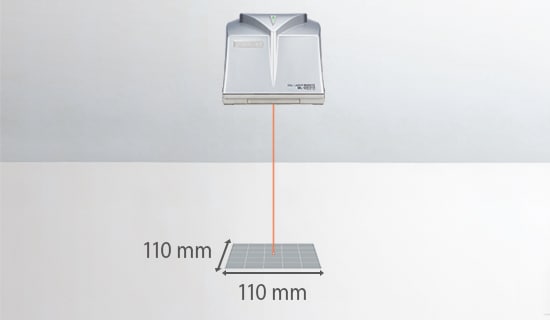

Marqueur laser classique
Avec les modèles classiques, le marquage est limité à une zone fixe.

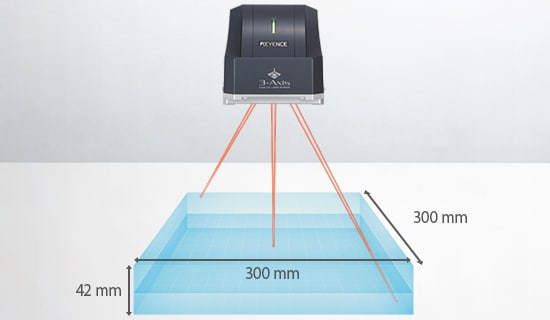

Commande 3D Série ML-Z
Avec la Série ML-Z, un marquage de haute qualité est possible sur une zone plus étendue grâce à la commande 3D.
Obtenez des informations détaillées sur nos produits en téléchargeant notre catalogue.
Télécharger le catalogue
Amélioration de la qualité grâce aux types de lasers fins et à courte longueur d'onde
Longueur d'onde de 9,3 μm ou 10,6 μm
Les marqueurs laser de la Série ML-Z présentent deux longueurs d'onde différentes : 9,3 μm et 10,6 μm. La longueur d'onde légèrement plus courte a une absorptivité plus élevée dans les matériaux transparents comme la résine et le verre. Par conséquent, le modèle à longueur d'onde plus courte permet un marquage de précision, une gravure moins profonde et un gonflement de surface moindre.
Type de laser à faisceau fin
Les marqueurs laser de la Série ML-Z présentent également différentes tailles de spot. Les diamètres de spot plus petits offrent un marquage fin et une plus grande densité de puissance, ce qui permet un usinage plus efficace, pour la découpe ou le perçage notamment.
Modèle à courte longueur d'onde 9,3 μm

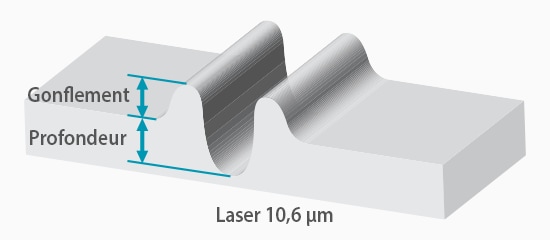

Classique
Laser 10,6 μm
Gravure profonde avec dommages importants.
ML-Z

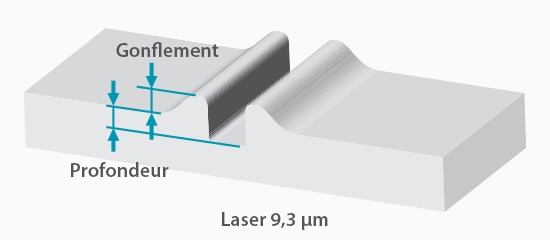

Laser 9,3 μm
Gravure précise et peu profonde avec dommages minimes.

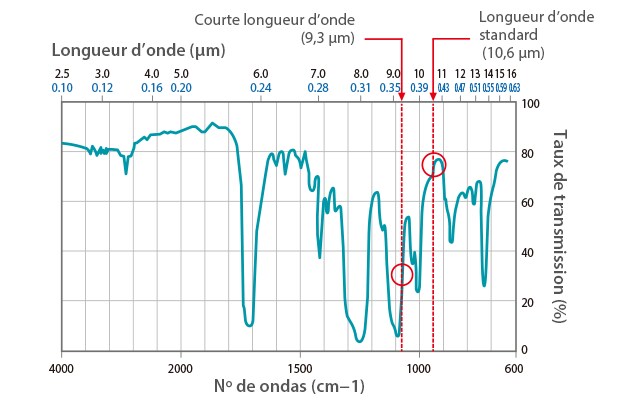

Relation entre la longueur d'onde et le taux de transmission (PET)
La longueur d'onde du laser Série ML-Z est disponible en 10,6 μm et en 9,3 μm pour une meilleure adaptation aux caractéristiques d'absorption de la chaleur des différentes résines. Lorsque le taux d'absorption de la résine est élevé, cette longueur d’onde plus courte permet un marquage plus précis, moins en profondeur et avec un gonflement de la surface moindre.
Modèle à faisceau fin
Comparé aux modèles standard, le diamètre de spot du laser est plus petit, offrant un marquage encore plus précis. Cela offre une densité de puissance supérieure, permettant un usinage plus efficace, pour la découpe ou le perçage notamment.

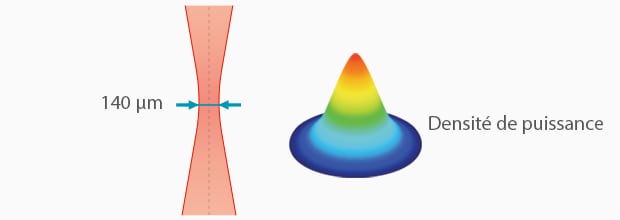

Comparaison selon diamètre de spot du laser et densité de puissance
| Mode standard | Mode faisceau fin | |
|---|---|---|
|
Diamètre de spot
|
Mode standard
140 μm
|
Mode faisceau fin
80 μm
|
|
Densité de puissance
|
Mode standard
2,0 kW/mm2
|
Mode faisceau fin
6,0 kW/mm2
|
* Ce sont des valeurs représentatives
Modèle standard

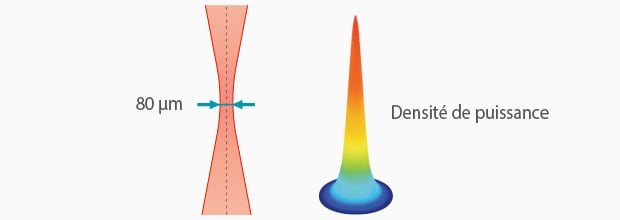

Modèle à faisceau fin
Les modèles à faisceau laser fin offrent une densité de puissance supérieure avec un diamètre de spot plus petit.
Intégration du marquage laser CO2 dans votre processus de fabrication
Vous travaillez la céramique, le verre, le caoutchouc ou le carton ? Vous recherchez un procédé de marquage efficace et précis que les lasers fibrés standard ne peuvent offrir ? Essayez le marqueur laser CO2 KEYENCE pour répondre à vos besoins de découpe et de marquage.
Notre équipe d'experts vous propose gratuitement une démonstration, un équipement d'essai et une assistance après-vente en cas d'achat. Contactez KEYENCE dès aujourd'hui pour passer au marqueur laser CO2 ML-Z.
