5G (Technologie de communication nouvelle génération) - Composants passifs et oscilateurs à quartz Résolution des problèmes d'inspection rencontrés par les systèmes de vision en ligne conventionnels

Alors que l'utilisation de la 5G continue de se répandre, la production de composants passifs (tels que les condensateurs et condensateurs céramiques) augmente continuellement. Mais ces composants posent une série de problèmes d'inspection.

  • Produits miniatures
  • Augmentation de la production pour répondre à la demande accrue
  • Respect des standards d'inspection plus stricts

La technologie des systèmes de vision KEYENCE peut facilement résoudre ceux-ci ainsi que d'autres.

Composants hautes fréquences

Les composants hautes fréquences sont utilisés pour transmettre et recevoir des ondes radio à la fréquence requise. Les produits conçus pour la 4G et LTE ne peuvent être utilisés pour la communication 5G en raison de fréquences et standards différents. Ainsi de nouveaux produits doivent être développés.
Avec le besoin accru en miniaturisation et l'augmentation exponentielle du nombre de composants installés dans les smartphones et autres appareils, les lignes de production n'ont jamais été aussi rapides.

Procédé d'assemblage: Comptage de puces chargées sur plateau

Problèmes avec les systèmes conventionnels

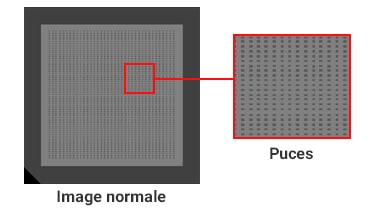

Les différentes couleurs du plateau font qu'il y a peu de nuance entre la couleur de l'arrière-plan et les puces, rendant difficile une inspection stable.

Inspection améliorée avec l'éclairage multi-spectral

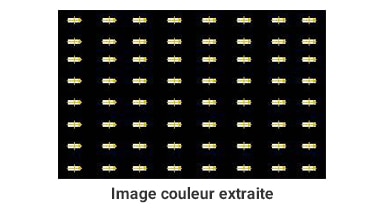

L'éclairage à 8 couleurs permet une inspection précise des variations de couleur, même infimes.

Procédé d'inspection: Contrôle d'aspect de composants hautes fréquences

Problèmes avec les systèmes conventionnels

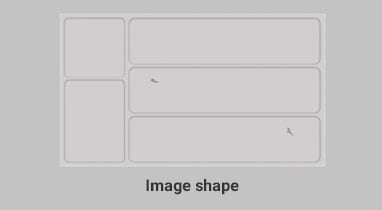

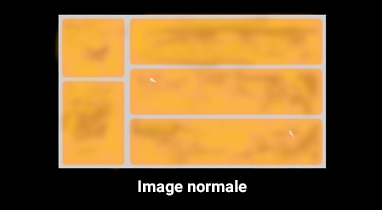

Une inspection stable est difficile en raison du faible contraste des défauts détectés dans la zone cible.

Inspection améliorée avec LumitraxTM

Seules les caractéristiques de forme (irrégularité) sont extraites, indépendamment de l'état de la surface.

Condensateurs céramique

Les condensateurs céramiques sont utilisés pour stabiliser la tension et éliminer le bruit dans une large gamme de produits tels que les smartphones, les stations de base et les automobiles.
Avec le besoin accru en miniaturisation et l'augmentation exponentielle du nombre de composants installés dans les smartphones et autres appareils, les lignes de production n'ont jamais été aussi rapides.

Formation de plaques: Contrôle d'aspect de plaques

Problèmes avec les systèmes conventionnels

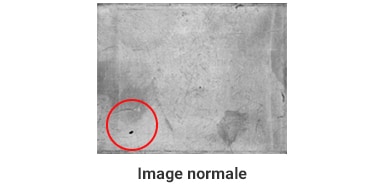

La stabilité de l'inspection est compromise par l'état de la surface d'arrière-plan.

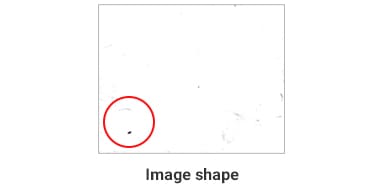

Inspection améliorée avec LumitraxTM

Divers défauts difficiles à détecter avec les systèmes conventionnels sont clairement identifiés, garantissant ainsi une inspection stable.

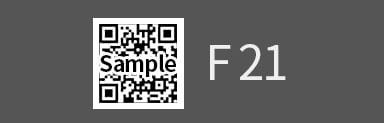

Procédés d'inspection/emballage: Inspection code QR and marquage

Problèmes avec les systèmes conventionnels

Le marquage est souvent léger pour éviter d'endommager la cible, mais cela rend l'inspection moins stable.

Inspection améliorée avec l'éclairage multi-spectral

La couleur d'éclairage optimale peut être choisie parmi les 8 proposées, assurant de la clarté même en cas de marquage peu visible pour une inspection plus stable. (l'éclairage UV est utile pour augmenter le contraste du marquage.)

Oscilateurs à quartz

Les oscillateursquartz utilisent l'effet piezoélectrique du quartz pour générer des oscillations hautes fréquences précises.
Dans la technologie de communication 5G, les oscillateurs sont utilisés pour transmettre et recevoir la voix et des informations par ondes radio.

Formation des ébauches: Contrôle d'aspect des ébauches

Problèmes avec les systèmes conventionels

Il est difficile de définir une zone d'inspection pour une forme indéfinie.

Amélioration de l'inspection grâce au système de vision personnalisable XG-X

La zone d'inspection peut être définie en fonction de la forme de la cible grâce au traitement d'image. La détection de défauts multi-profils peut également être utilisée pour détecter des anomalies sur le contour de la cible.

Mise en forme via une fonction du traitement d'image (zone de contour)
Extraction de défauts linéaires

Procédé de scellement: Positionement lors de l'assemblage des ébauches

Problèmes avec les systèmes conventionels

Une inspection stable est difficile en raison du faible contraste de l'arrière-plan.

Inspection améliorée avec l'éclairage multi-spectral

Le mode LumitraxTM permet d'assurer une inspection stable avec les images de forme.

Le contrôle d'aspect des boitiers (couvercles) est simple avec les images de forme du LumitraxTM.

Les systèmes de vision KEYENCE sont désormais un outil de confiance pour la fabrication de composants 5G au Japon et à l'étranger.
Aujourd'hui, la demande pour une fabrication de haute précision, rapide et miniaturisée est en hausse. Il en est de même pour un nombre encore plus importants d'éléments d'inspection.
Cette tendance devrait se poursuivre à l'avenir.

Ce guide fournit des informations sur une variété d'applications d'inspection existantes et sur le contrôle par images de composants liés à la 5G.
