Observation et mesure de surfaces texturées au microscope numérique
La texturation de surface est un procédé visant à créer de la texture sur les surfaces métalliques et plastiques. La texturation apporte non seulement un fini haut de gamme mais confère également à la surface certaines propriétés, notamment anti-reflet et d’adhérence. Retrouvez, dans cette section, des exemples d’observation et de mesure de surfaces texturées au microscope numérique.
- Qu’est-ce que la texture ?
- Classification et applications de la texturation
- Types de texturation
- Exemples d’observation et de mesure de surfaces texturées au microscope numérique
Qu’est-ce que la texture ?
Une texture est un motif ondulé formé sur une surface métallique ou plastique. Outre les motifs de surface irréguliers les plus classiques, la texture peut produire différents finis, notamment bois, cuir, mat et géométrique.
Classification et applications de la texturation
Amélioration du design
- Fini haut de gamme.
- Camouflage des défauts de moulage, tels que les retassures et lignes de soudure.
- Atténuation des défauts et salissures.
Amélioration de la fonctionnalité
- Diffusion de la lumière, évitant les reflets.
- Fini antidérapant.
- Prévention des contacts rapprochés.
- Amélioration de la rétention de l’humidité et de l’effet déperlant.
Types de texturation
La texturation s’effectue directement sur les surfaces métalliques ou passe par l’utilisation de moules texturés. Découvrez ci-dessous les méthodes de texturation les plus courantes.
- Gravure
- Un masque est apposé sur les zones à éviter et une solution d’attaque (mordant) est appliquée sur les surfaces à traiter pour y former des irrégularités. Cette méthode est généralement utilisée pour créer un fini cuir.
- Sablage
- De fines particules abrasives sont vaporisées dans les cavités d’un moule métallique pour former des irrégularités de surface. La taille des irrégularités dépend de la taille des particules abrasives et de la force de sablage. Cette méthode est généralement utilisée pour créer un fini mat.
- Découpe
- Le moule métallique est découpé à l’aide de petites fraises à queue pour former des irrégularités de surface.
- Traitement laser
- La surface du moule métallique est gravée au laser pour former des irrégularités de surface. Il est possible de créer des motifs géométriques complexes.
Exemples d’observation et de mesure de surfaces texturées au microscope numérique
Voici les derniers exemples d’observation et de mesure de surfaces texturées au microscope numérique 4K Série VHX de KEYENCE.

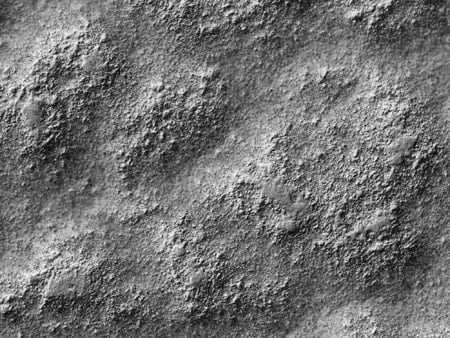

Image normale

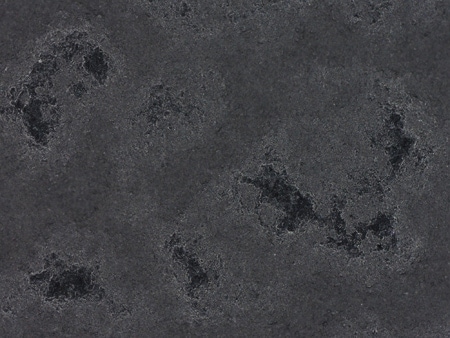

Image en mode d’ombres accentuées
Le mode d’ombres accentuées peut être utilisé pour visualiser les irrégularités.

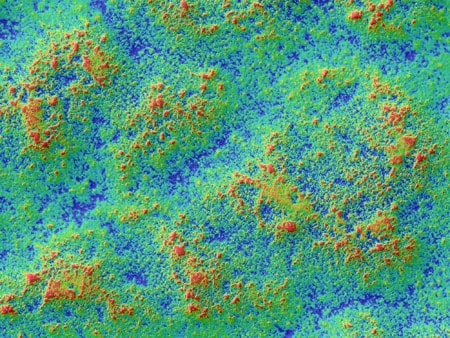

Cartographie couleur
Les différences de hauteur sont mises en avant à travers toute une palette de nuances sur la cartographie couleur.

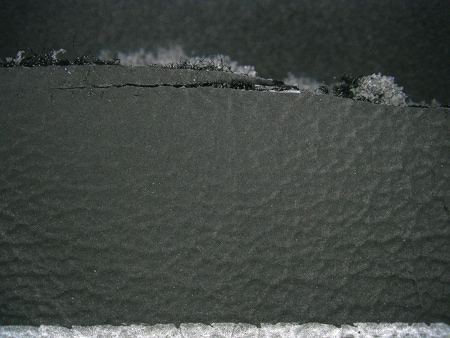

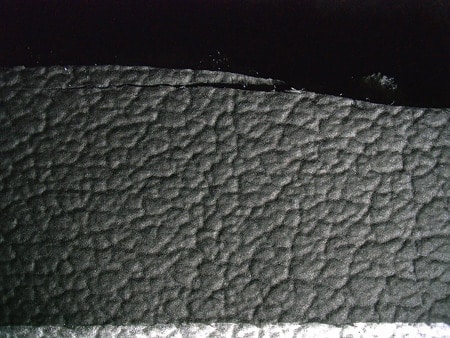

Observation de la texture de revêtements de siège
ZS-20, 20×, éclairage annulaire + éclairage multiple

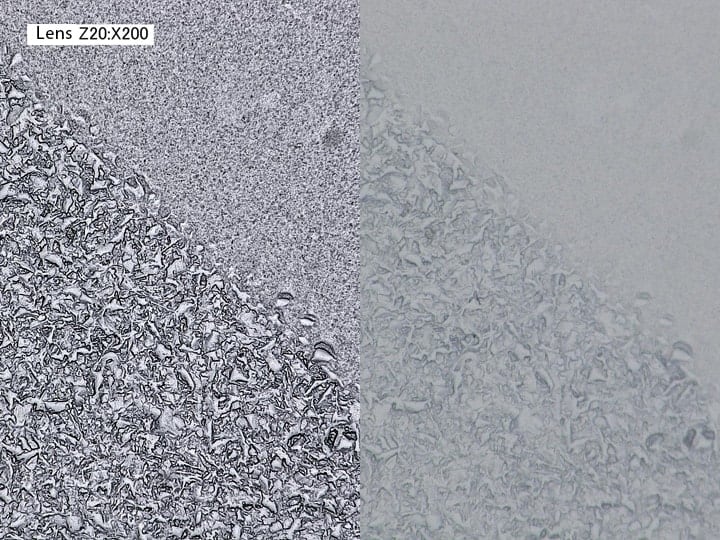

Observation de la texture d’un tableau de bord (blanc)
VH-Z20, 200×, éclairage annulaire + HDR
La combinaison de la fonction HDR et de la composition en profondeur permet d’observer avec une grande netteté les textures les plus claires, jusqu’au blanc.

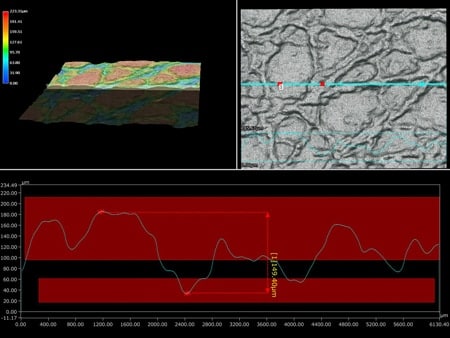

Mesure du profil 3D d’une surface texturée
VH-Z20, 200×, éclairage annulaire

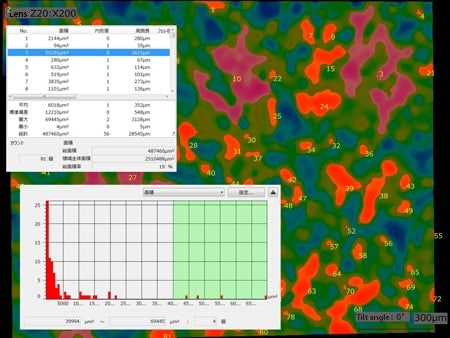

Mesure automatique de surface d’une surface texturée à partir d’une image 3D
VH-Z20, 200×, éclairage annulaire
