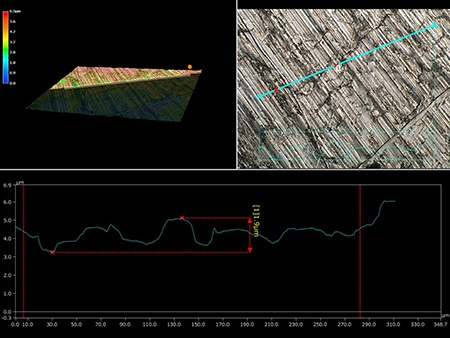

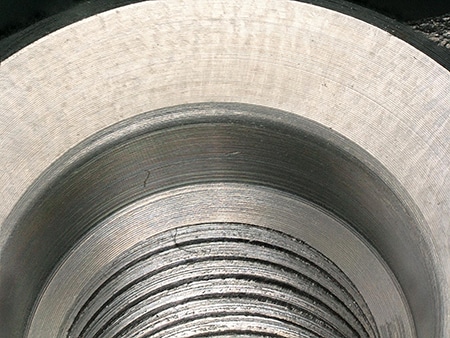

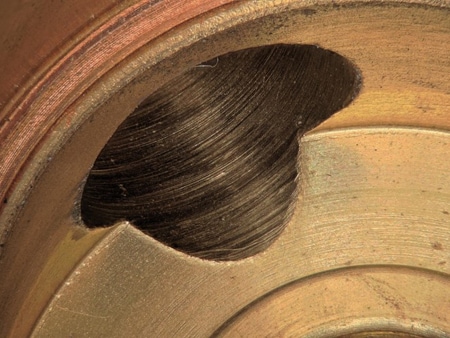

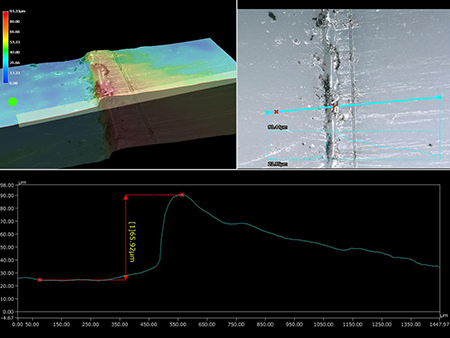

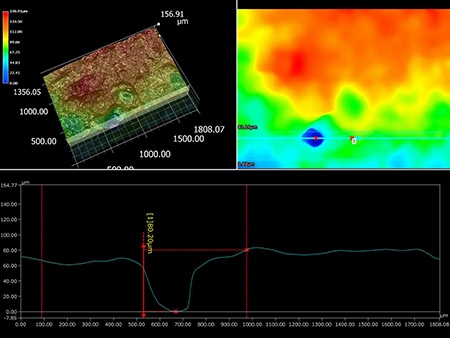

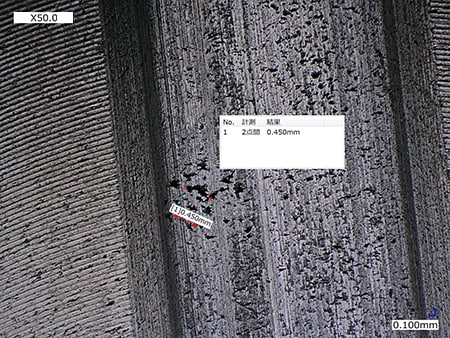

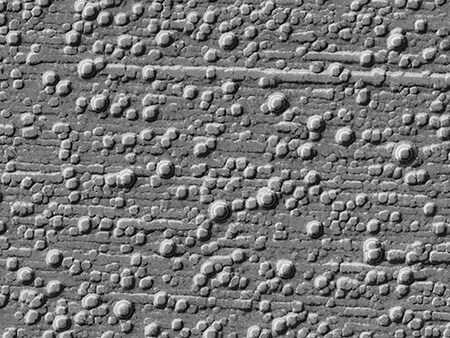

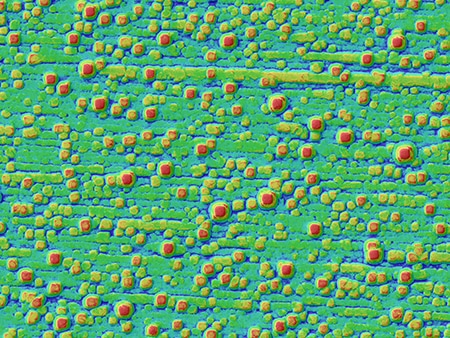

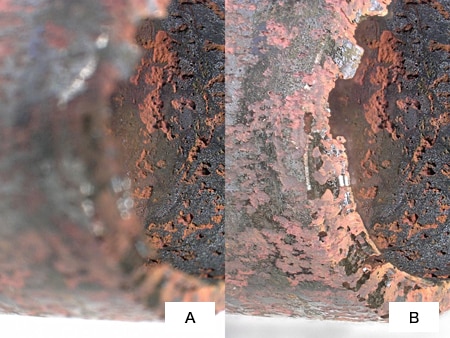

Observation et mesure de raccords de tuyauterie et de vannes au microscope numérique

Terminologie des raccords et vannes

Fluide

Liquide ou gaz qui circule dans la tuyauterie.

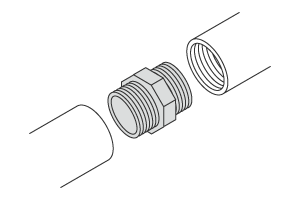

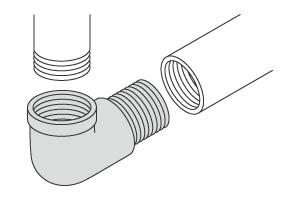

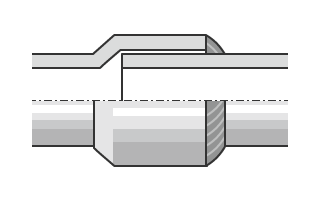

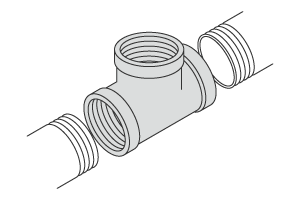

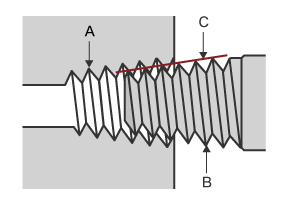

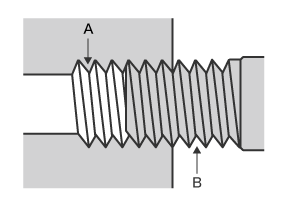

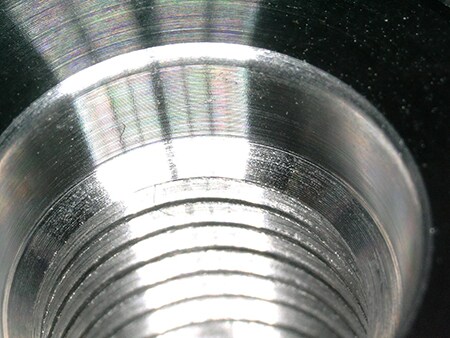

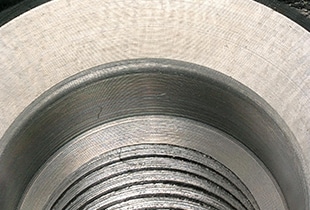

Raccords

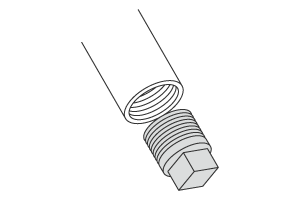

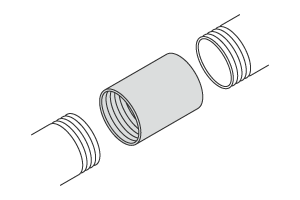

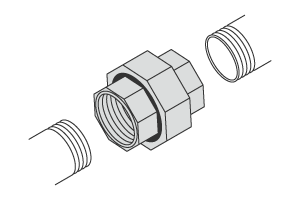

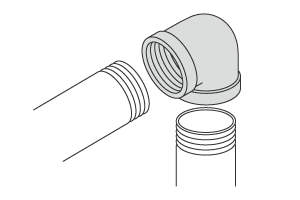

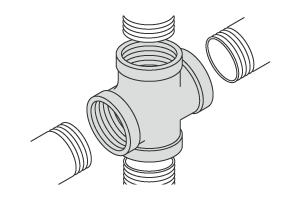

Composants assurant la jonction d’un tuyau à un autre, à une vanne ou à toute autre pièce de tuyauterie. Les raccords peuvent être employés pour dévier, ramifier, combiner, modifier le diamètre ou prolonger la tuyauterie, ou encore pour en boucher les extrémités.

Vannes

Composants permettant d’ajuster la quantité, la direction et la pression du fluide circulant dans la tuyauterie. Parmi les types de vannes les plus courants, citons le robinet à soupape, le robinet-vanne, la vanne à boisseau sphérique et la vanne papillon.

Perte de pression

Diminution de la vitesse d’écoulement d’un fluide dans la tuyauterie. La perte de pression résulte généralement d’un changement de volume ou de direction du fluide en raison du passage dans une vanne ou un raccord.

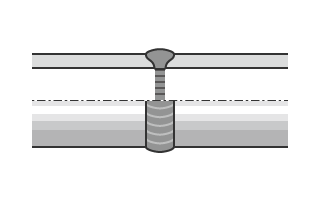

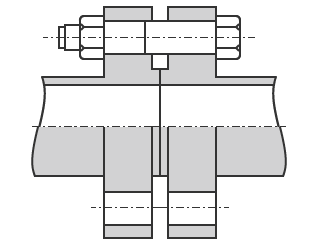

Types de raccords

Types de vannes

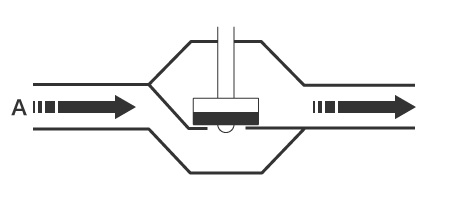

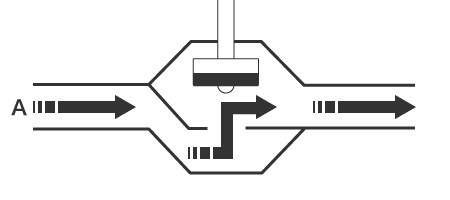

Robinet à soupape

Le robinet à soupape possède un réservoir sphérique et est parfois dénommé robinet d’arrêt. Le fluide, qui suit une trajectoire en S, est stoppé par un corps de vanne qui vient boucher l’ouverture centrale dans un mouvement de va-et-vient. La vanne s’ouvre et se ferme par rotation de la poignée, ce qui peut prendre du temps mais permet un ajustement du débit. Il s’agit du mécanisme de fonctionnement classique des robinets.

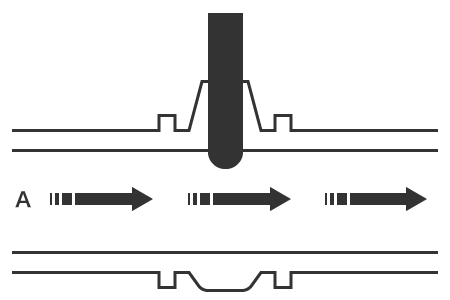

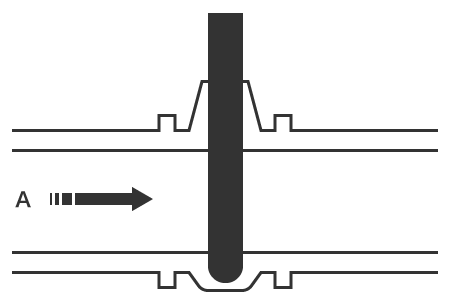

Robinet-vanne

Le robinet-vanne exploite un corps de vanne plat qui divise verticalement la voie d’écoulement pour stopper le fluide. Cette vanne permet uniquement l’ouverture et la fermeture de la voie d’écoulement sans possibilité d’ajustement. La vanne s’ouvre et se ferme par rotation de la poignée, ce qui prend du temps, et est plus encombrante à la verticale que les autres types de vannes. Le robinet-vanne est utilisé pour stopper l’écoulement de l’eau dans les conduites d’évacuation et canalisations.

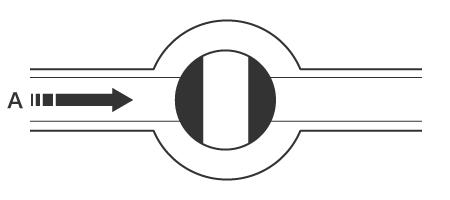

Vanne à boisseau sphérique

La vanne à boisseau sphérique intègre un corps de vanne en forme de bille qui pivote pour ouvrir et fermer la voie d’écoulement. La voie d’écoulement est ouverte lorsque le trou traversant est parallèle à la trajectoire du fluide et fermée lorsqu’il est perpendiculaire à la trajectoire du fluide. Il suffit de tourner le levier à 90 degrés, garantissant une ouverture et une fermeture rapides de la vanne, et la voie d’écoulement directe réduit au minimum la résistance. Ce type de vanne est généralement employé pour le transport de gaz.

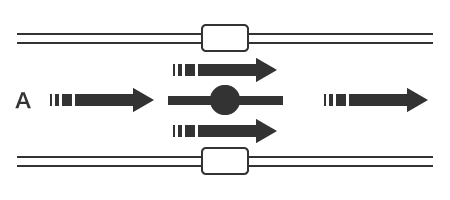

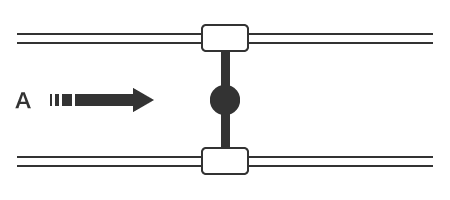

Vanne papillon

La vanne papillon intègre un corps de vanne en forme de disque, pivoté à 90 degrés pour l’ouverture et la fermeture. La vanne peut être rapidement ouverte et fermée et permet un ajustement précis du débit. Sa structure est d’une extrême simplicité et peu encombrante, favorisant son usage dans de nombreuses situations.

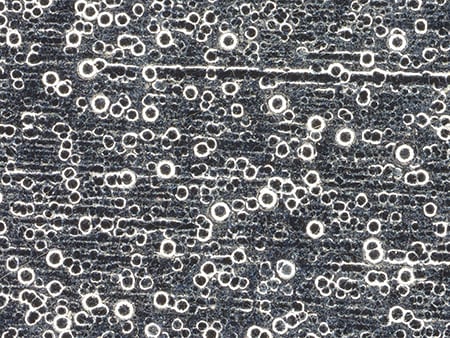

Matériaux de composition des tuyaux les plus courants

Tuyaux en fer (noir)

Le tuyau en fer noir est utilisé pour le transport d’eau, d’huile, de vapeur, d’air et de divers autres fluides.

Tuyaux en fer (blanc)

Le tuyau en fer blanc est galvanisé par immersion à chaud pour prévenir la rouille et la corrosion.

Laiton

Le laiton est un alliage de cuivre et de zinc de couleur dorée. Il est communément utilisé pour la tuyauterie d’alimentation en eau des chasses d’eau.

Bronze

Ce matériau de couleur or foncé est un alliage de cuivre, d’étain, de zinc, de plomb et d’autres matériaux. Le bronze est plus solide, plus dur et plus résistant à la rouille que le laiton.

Acier inoxydable (SUS)

L’acier inoxydable est un matériau populaire pour son excellente résistance à la corrosion et à la chaleur ainsi que pour sa longue durée de vie.

Polychlorure de vinyle (PVC)

Ce matériau gris est bon marché et offre une grande polyvalence et une excellente solidité. Le PVC est communément utilisé pour les conduites d’alimentation en eau et d’évacuation.
