Types et caractéristiques des systèmes de mesure

MMT optiques

Présentation générale

À l’instar des projecteurs de profil et microscopes de mesure, la MMT optique est un instrument sans contact qui réalise la mesure sur image.
Les MMT optiques sont également connues sous le nom de machines de mesure par imagerie à commande numérique (CNC). Comme leur nom l’indique, ces machines exploitent une technologie de traitement d’image pour exécuter des mesures automatiques avec rapidité et précision. L’automatisation croissante des sites de fabrication a favorisé le développement de ces instruments de mesure.
Les MMT optiques sont très prisées non seulement pour leurs mesures précises mais également pour leur capacité à détecter des pièces défectueuses sur les lignes de fabrication. Les derniers modèles emploient une caméra à CCD haute précision permettant une observation en couleurs. En parallèle, le logiciel associé a également évolué, prenant à présent en charge des détections de contours très variées et des calculs d’une grande complexité.

Structure et applications

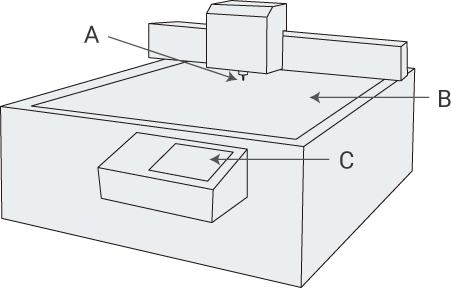

Structure et applications d’une MMT optique
A
Caméra à CCD
B
Platine de réception de la cible
C
Panneau de commande

Comment utiliser une MMT optique

  1. Veillez à déposer la cible à mesurer dans le laboratoire de métrologie au minimum 5 heures avant la mesure afin de la laisser s’ajuster à la température ambiante (généralement 20°C). Tout risque d’erreur dû à la dilatation thermique sera ainsi écarté.
  2. Placez la cible sur la platine et lancez le balayage pour en capturer une image qui sera utilisée pour détecter les contours.
  3. Certains modèles réalisent également des mesures complémentaires par lumière laser ou sonde tactile.
  4. Les valeurs mesurées peuvent ensuite être transférées sous forme de données CAO.

Précautions de manipulation

  • Vérifiez régulièrement la précision de la mise au point automatique et d’autres facteurs de performance au moyen d’une cible d’étalonnage.
