Types et caractéristiques des systèmes de mesure

Microscopes de mesure

Présentation générale

Les microscopes de mesure combinent un microscope optique et une platine de précision pour mesurer des cibles. Comme sur les projecteurs de profil, un système optique télécentrique est utilisé pour permettre une mesure précise. Les mesures sont réalisées sans contact, évitant tout risque d’endommager la cible.
Il existe différents types de microscopes de mesure adaptés à diverses applications. Citons notamment, les microscopes d’atelier, les microscopes de mesure industriels et les microscopes de mesure polyvalents. Les caractéristiques de ces microscopes sont détaillées ci-dessous.

  • Microscopes d'atelier : Initialement utilisés pour mesurer les outils, les microscopes d’atelier sont les tout premiers microscopes de mesure.
  • Microscopes de mesure industriels : Ces microscopes conviennent à la mesure de petites pièces usinées et autres objets similaires.
  • Microscopes de mesure polyvalents : Ces microscopes sont adaptés à une palette d’applications bien plus large que celle des microscopes d’atelier et permettent de mesurer des objets de grande taille.

Structure et applications

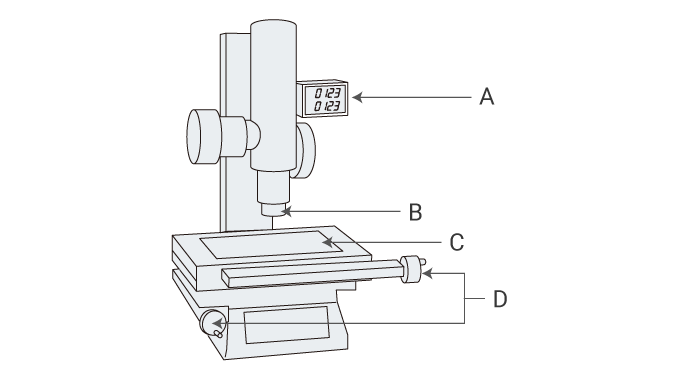

Structure et applications des microscopes de mesure
A
Affichage des données mesurées
B
Objectif
C
Platine mobile
D
Poignées de déplacement de la platine (poignées X et Y)

Comment utiliser un microscope de mesure

  1. Placez la cible sur la platine.
  2. Comme sur les microscopes optiques polyvalents, éclairez la cible par transmission ou réflexion, puis alignez les bords des ombres sur les lignes de référence pour effectuer la mesure. Employez différents éclairages (rétroéclairage et éclairage coaxial par exemple) en fonction de la cible.
  3. Les valeurs mesurées peuvent ensuite être transférées sous forme de données CAO.

Précautions de manipulation

  • À l’instar des microscopes classiques, les microscopes de mesure doivent être utilisés dans un environnement exempt de poussière. Le support d’installation du microscope de mesure doit être parfaitement plan et ne pas osciller.
  • Après utilisation, veillez à couvrir le microscope de mesure afin d’éviter tout dépôt de poussière.
  • L’intervalle d’étalonnage des microscopes de mesure est de 1 à 3 ans.

Les derniers microscopes de mesure

Les modèles les plus récents sont capables de mesurer instantanément plusieurs dimensions sans déplacer la platine XY ni changer la mise au point, permettant le traitement de plusieurs pièces en un temps record.

Pour en savoir plus sur les derniers microscopes de mesure de KEYENCE qui mesurent 99 points en 3 secondes, cliquez ici.
