Profilomètre

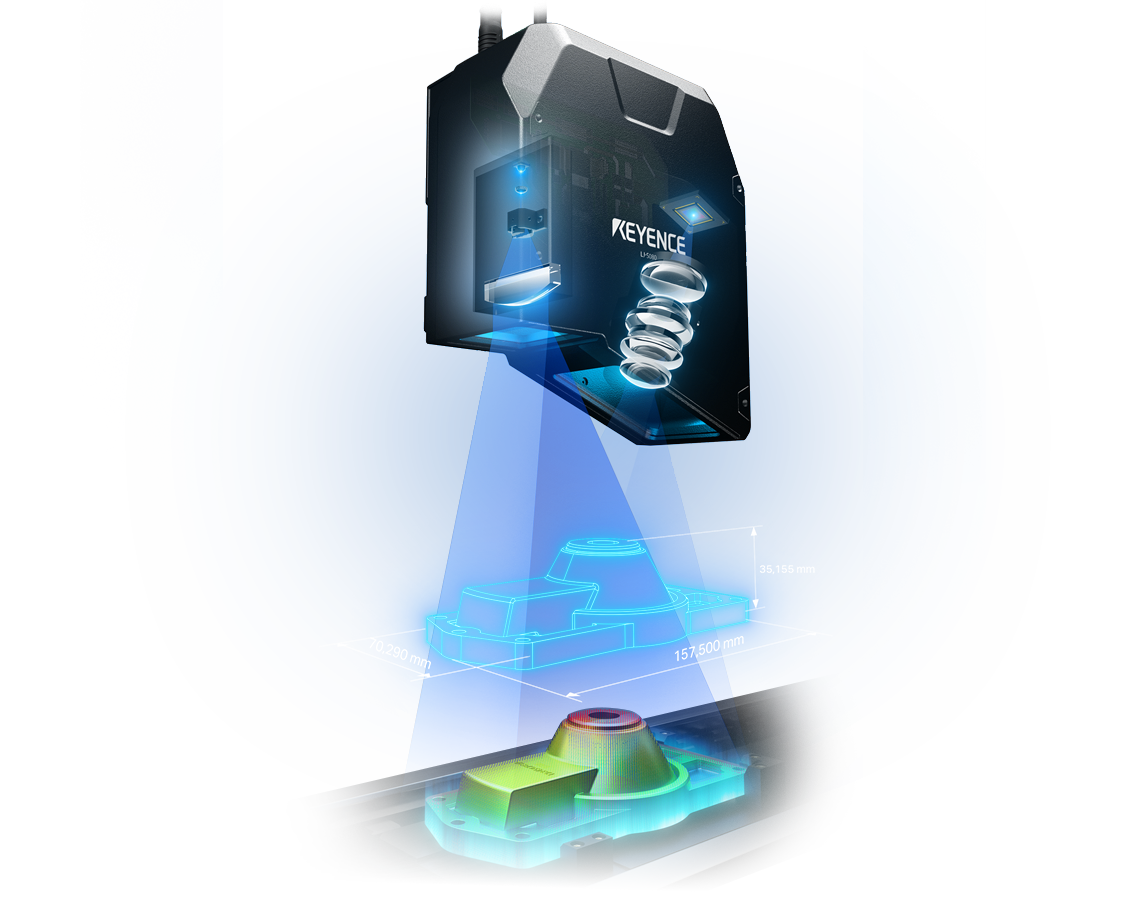

Les profilomètres laser sont des capteurs de déplacement qui collectent des données de hauteur le long d’une ligne laser plutôt qu’en un point. Ainsi un seul capteur suffit pour effectuer des mesures 2D/3D telles que des différences de hauteur, de largeur ou d’angle. Les profilomètres KEYENCE permettent également de collecter des données d’intensité, pour une mesure et un contrôle stables en ligne. La gamme inclut un large choix de capteurs pour répondre aux exigences de tous types d'applications quelle que soit l'industrie.

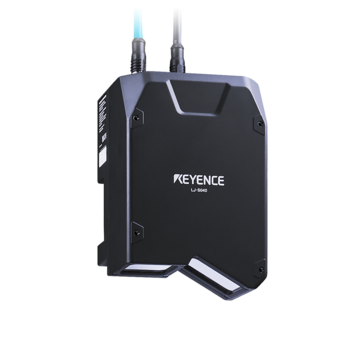

Produits

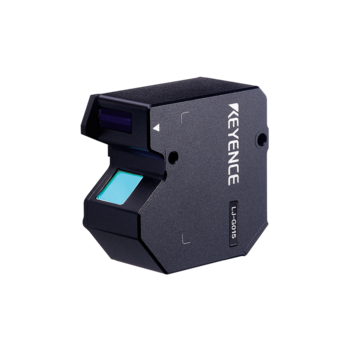

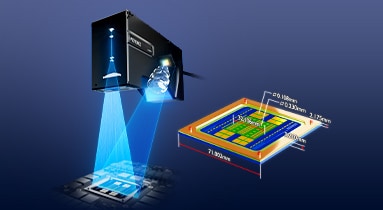

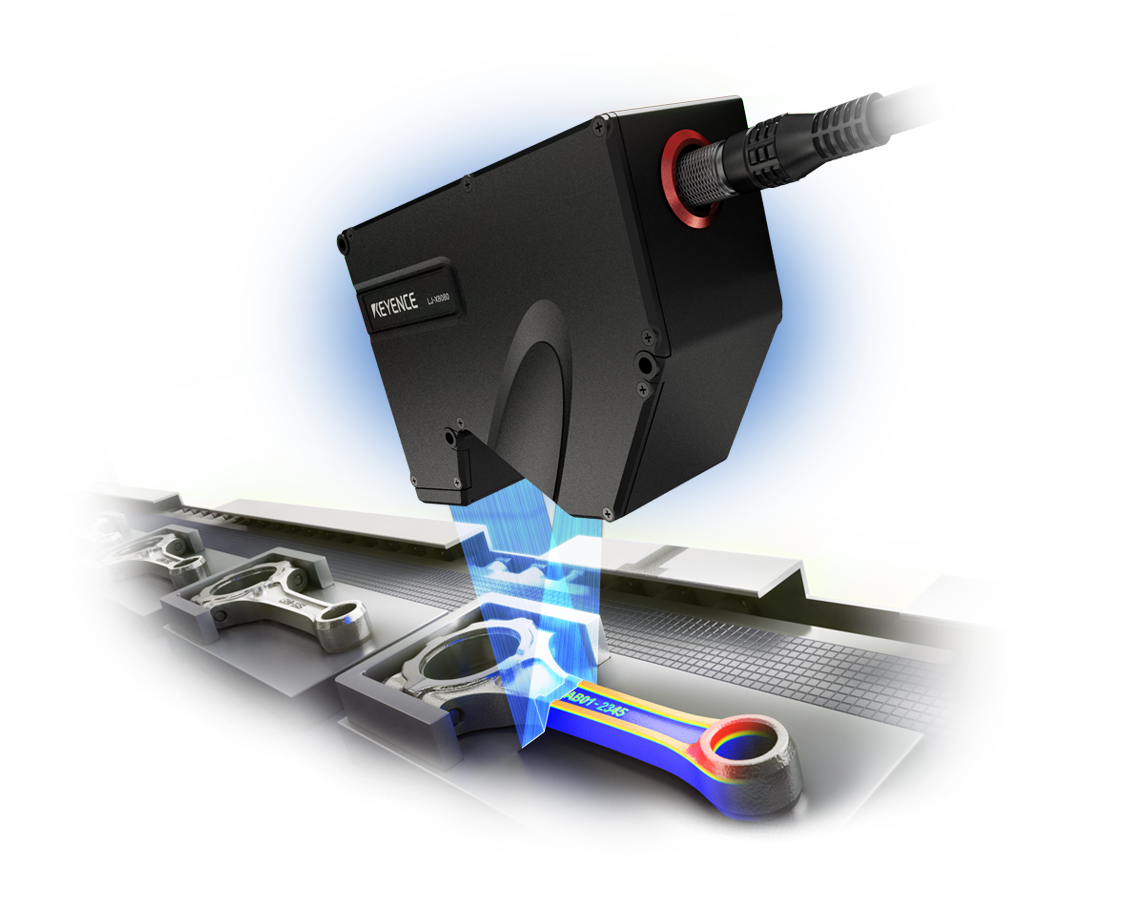

Profitez de la mesure et du contrôle 2D/3D en ligne avec la Série LJ-X8000. Nos profilomètres laser capturent 3200 points/profil, facilitant la mesure précise de toute forme ou matériau à partir d’images haute résolution. Les profilomètres lasers sont compatibles avec quatre modèles de contrôleur, pour configurer facilement le système qui répondra le mieux aux besoins de votre application. La largeur maximale du faisceau atteint plus de 720 mm et plusieurs unités peuvent être appairées pour balayer des cibles de plus grande taille. Trois étapes simples suffisent pour programmer ces capteurs hautes performances, permettant à tout utilisateur, même novice, d’obtenir une mesure 3D en ligne précise.
Caractéristiques
Améliorez la fiabilité grâce à une résolution 4x plus élevée
La fiabilité d’un contrôle dépend de la capacité à capturer la forme réelle de la cible. Capturant 3200 points/profil, la Série LJ-X8000 restitue la forme de la cible en haute résolution, pour une mesure précise en ligne.
Méthode classique
- Grossière
- Irrégulière
- Dépendante de la surface
LJ-X8000
- Détaillée
- Régulière
- Stable sur n'importe quelle surface
Optimisation de la résolution et de la détection de cible
Pour améliorer la résolution du capteur, il est nécessaire d'augmenter le nombre de pixels du capteur CMOS, ce qui peut être obtenu en réduisant la taille de chaque pixel. Cependant, des pixels trop réduits peuvent produire une lumière insuffisante pour créer un profil précis de certaines formes ou surfaces. Pour la Série LJ-X, nous avons mis en oeuvre une nouvelle technologie pour créer un profilomètre laser capable de mesures haute résolution sur n'importe quelle cible.

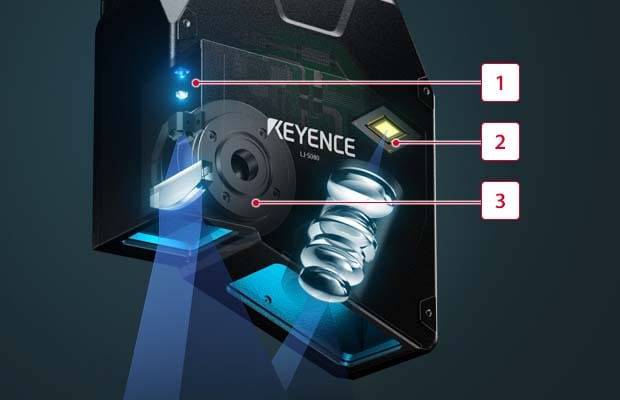

Lentille cylindrique
La lumière parallèle est émise grâce à une lentille cylindrique conçue pour empêcher la dispersion de la lumière réfléchie sur la surface de la cible. Ceci garantit des réflexions stables à partir de n'importe quelle forme ou surface.
Lentille de réception à champ large
En plus de la conception optique unique, une lentille réceptrice de lumière à champ large couvrant trois fois la zone d’une lentille classique permet d'augmenter la quantité de lumière reçue.
Capteur CMOS haute résolution
Ce capteur CMOS nouvellement développé permet de réaliser des mesures haute résolution utilisant 3 200 points/profil, tout en fournissant une capacité d'imagerie améliorée sur des cibles à réflexivité non uniforme.
Fonction d'alignement de profil
Lors de la création d'une image 3D, les positions du profil 2D sont ajustées dans les directions X, Z et θ. Cela évite les effets des vibrations et de l'excentricité, ainsi que les pliures et courbures de la cible, créant une image adaptée aux inspections.
Sans alignement de profil
Sans alignement de profil, l'image cible est déformée par les vibrations, il est donc impossible de réaliser une inspection précise.
Avec alignement de profil
L'alignement du profil permet de créer une image 3D optimale. On peut ainsi réaliser des inspections en ligne stables pour les bosses, copeaux et autres défauts.
64 000 profils/sec., la vitesse la plus élevée au monde - Une vitesse permettant la mesure de tout élément et de tout profil, sans exception !
La série LJ-G mesure avec précision les profils de surface suivant X et Z. 28 modes de mesure sont proposés pour mesurer la hauteur, la largeur ou l'écartement sur un profil de surface.
