Contrôleur de sécurité
Un contrôleur de sécurité compatible avec plusieurs protocoles de communication industriels et divers automates programmables polyvalents. La programmation est simplissime : il suffit de sélectionner les dispositifs d’entrée et l’application. L’installation et l’exploitation de ce contrôleur de sécurité, conforme Category4 et PLe, sont accessibles à tout utilisateur même novice.
Produits

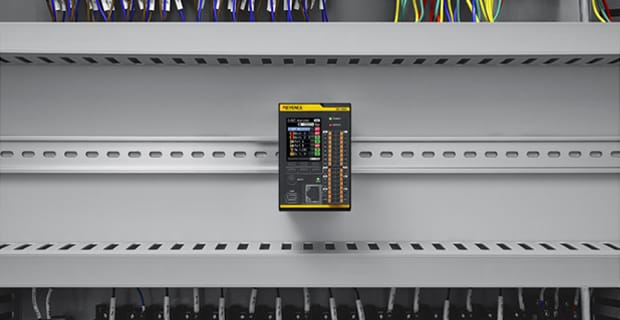

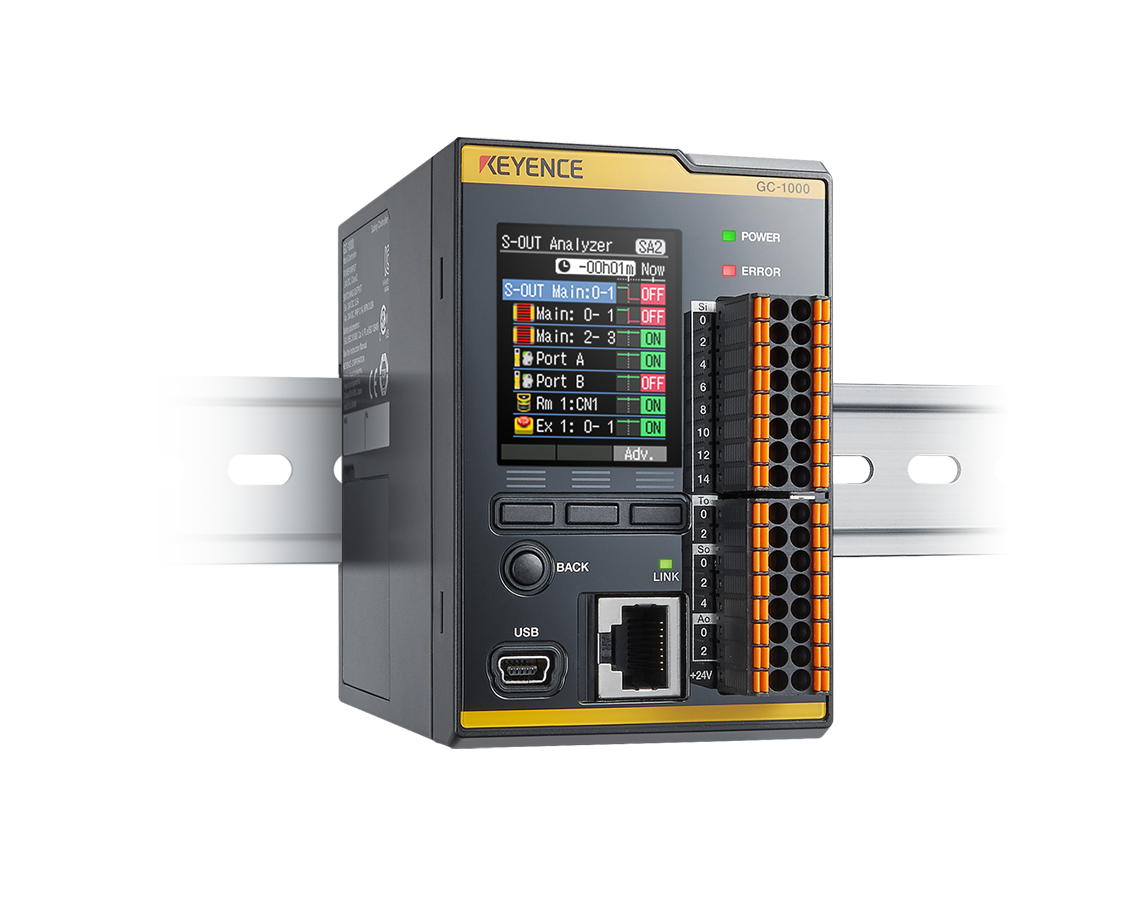

La Série GC réunit toutes les commandes de sécurité en un unique système convivial. Compatible avec tout dispositif de sécurité, elle intègre également la fonction GC-Link éliminant le câblage. Le GC admet jusqu’à 212 entrées avec extension et propose une sortie de relais intégrée en option.
Les contrôleurs de sécurité sont capables de démarrer et d’arrêter un équipement en fonction des signaux provenant de dispositifs d’entrée de sécurité. Ils prennent également en charge des entrées/sorties de sécurité supplémentaires et peuvent être utilisés pour le contrôle de sécurité des équipements. Les contrôleurs de sécurité sont conçus conformément aux normes de sécurité fonctionnelle. Ce sont des dispositifs de sécurité certifiés, composés de circuits électroniques et de logiciels.
Avantages des contrôleurs de sécurité
Les contrôleurs de sécurité surveillent d’autres dispositifs de sécurité et sont conçus pour couper l’alimentation d’une zone dangereuse en cas de besoin. Augmenter le nombre d’entrées et de sorties de sécurité permet de réduire le câblage et l’encombrement. Les contrôleurs de sécurité sont des dispositifs conformes aux normes de sécurité internationales.
À partir des signaux émis par des dispositifs de sécurité tels que les interrupteurs de sécurité à verrouillage ou les barrières immatérielles de sécurité, les contrôleurs de sécurité coupent l’alimentation d’une zone dangereuse, qu’il s’agisse de machines d’usinage, de robots ou de systèmes de convoyage. Ces dispositifs empêchent également le démarrage et le fonctionnement d’une zone dangereuse tant qu’une condition de sécurité n’a pas été confirmée. En cas de problème interne, les contrôleurs de sécurité détectent l’anomalie grâce à une fonction d’autodiagnostic et coupent les sorties de sécurité.
Les contrôleurs de sécurité prennent également en charge des entrées et sorties de sécurité supplémentaires, ce qui peut réduire le câblage et l’encombrement par rapport à des installations utilisant plusieurs relais de sécurité. Outre leur certification de conformité aux normes de sécurité internationales (par exemple Category 4, PLe et SIL3), les contrôleurs de sécurité peuvent s’affranchir de la dégradation de performance liée à l’usage, contrairement aux relais de sécurité dotés de contacts mécaniques.
Contrairement aux relais de sécurité, utilisés pour construire des circuits de sécurité simples, les contrôleurs de sécurité sont programmables. Cela signifie qu’ils permettent de développer des systèmes de sécurité flexibles pour des applications complexes.
Les systèmes de sécurité reposant uniquement sur des relais à guidage forcé et des relais de sécurité ne s’adaptent pas facilement aux contrôles de sécurité complexes ni à l’ajout de dispositifs de sécurité supplémentaires. Les contrôleurs de sécurité étant programmables, ils offrent flexibilité et liberté. Autrement dit, ils prennent en charge des contrôles de sécurité de plus en plus complexes tout en réduisant le temps consacré à la conception et à l’intégration.
Certains contrôleurs de sécurité récents sont même équipés d’un outil de programmation permettant une configuration simple par « glisser-déposer ». De telles fonctionnalités permettent aux utilisateurs de programmer facilement un système de sécurité sans compétence spécialisée, réduisant considérablement le temps d’installation et de mise en service.
La plupart des contrôleurs de sécurité prennent en charge les réseaux industriels courants pour une coordination fluide avec des automates polyvalents.
Les contrôleurs de sécurité prennent en charge le protocole EtherNet/IP®, entre autres, et peuvent se connecter à différents automates polyvalents produits localement ou à l’étranger. Dans la plupart des cas, le circuit de contrôle de sécurité et le circuit de contrôle global du système sont indépendants l’un de l’autre. Cela signifie que l’état de fonctionnement du contrôleur de sécurité doit être surveillé sur un automate polyvalent qui contrôle l’ensemble du système. Cela est possible à l’aide d’un simple câble LAN et d’une connexion à un réseau industriel.
Foire aux questions concernant les contrôleurs de sécurité

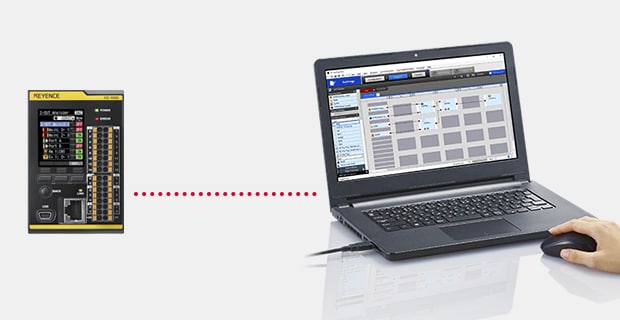

Le logiciel GC Configurator peut être téléchargé gratuitement depuis le site KEYENCE. Ce logiciel dispose d’un mode EASY, ne nécessitant aucune programmation à proprement parler : il suffit de sélectionner les dispositifs d’entrée et l’application. Les systèmes de sécurité créés à l’aide du mode EASY peuvent avantageusement remplacer les systèmes de contrôle classiques construits à partir de plusieurs relais de sécurité. Même les utilisateurs novices en matière de contrôleurs de sécurité peuvent les exploiter facilement.

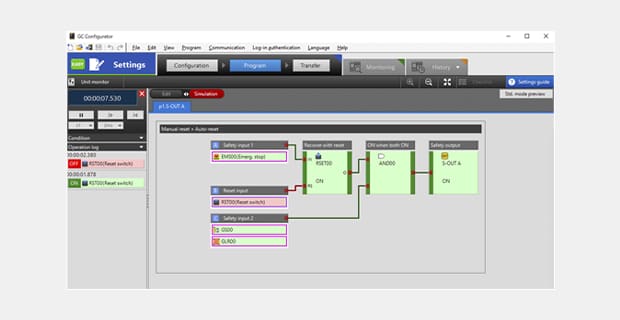

Le mode STANDARD offre un contrôle plus flexible, sans courbe d’apprentissage, puisqu’il suffit de placer et de connecter des blocs fonctionnels.

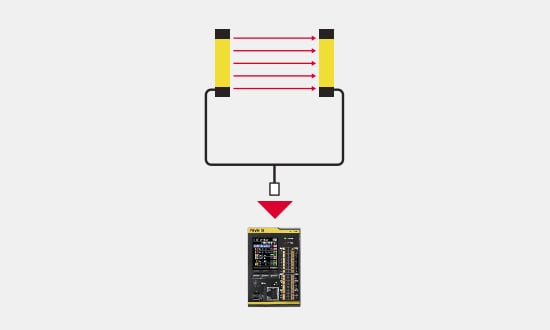

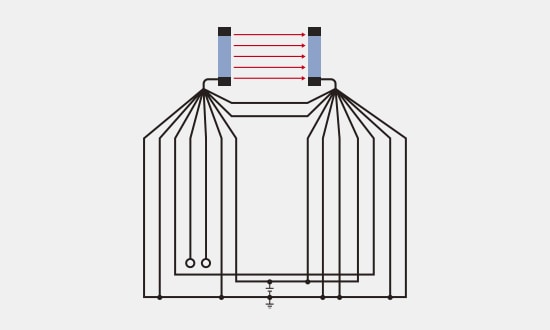

La Série GC utilise GC-Link, l’interface de connexion rapide et d’économie de câblage dédiée aux capteurs de sécurité KEYENCE. Autrement dit, le câblage est déjà réalisé pour vous. Un autre avantage de GC-Link est qu’il peut réellement surveiller l’intensité de chaque faisceau d’une barrière immatérielle de sécurité. Une alerte peut être configurée en cas de niveau d’intensité faible. Une fonction permet également de surveiller l’état de fonctionnement de chaque interrupteur de sécurité à verrouillage, même en connexion en cascade.
GC-Link est pris en charge par les barrières immatérielles de sécurité Séries GL-R/GL-S, les scanners laser de sécurité Séries SZ-V/SZ et les interrupteurs de sécurité à verrouillage Série GS.
Le GC-1000 prend en charge cinq protocoles de communication (EtherNet/IP®, protocole MC, Modbus/TCP, PROFINET et UDP), ce qui le rend compatible avec une grande variété d’automates polyvalents.
