Barrières Immatérielles de sécurité
Les barrières immatérielles de sécurité sont des dispositifs de sécurité générant une barrière virtuelle autour d’une zone à risque. Ces dispositifs répondent aux exigences des normes de sécurité les plus strictes : Type4, SIL3, Category4 et PLe. Leur encombrement minimal, leur boîtier robuste et leur câblage réduit garantissent une intégration facile et efficace. Chaque modèle est classé IP65/67 pour une parfaite étanchéité.
Produits

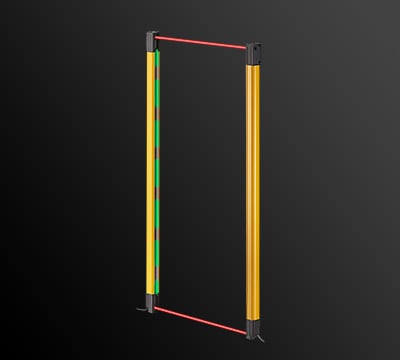

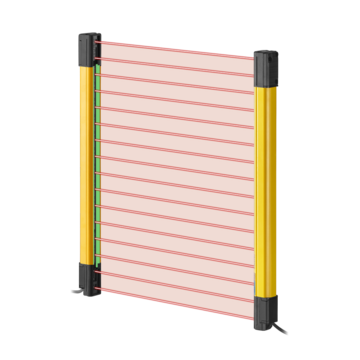

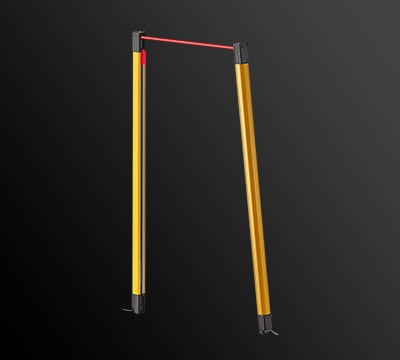

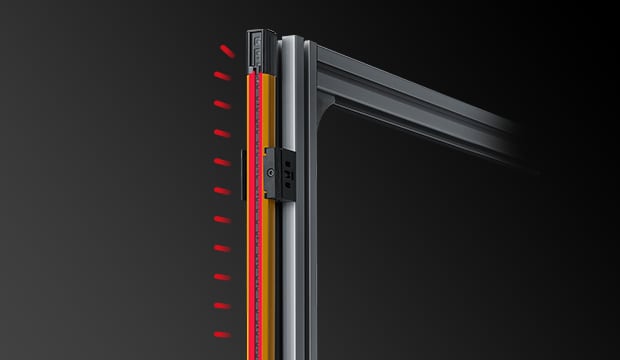

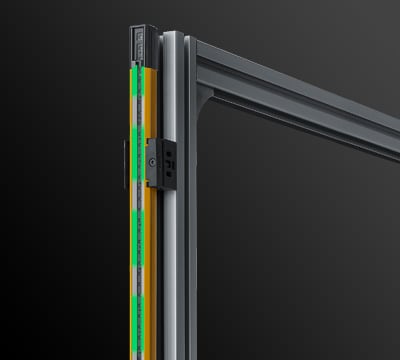

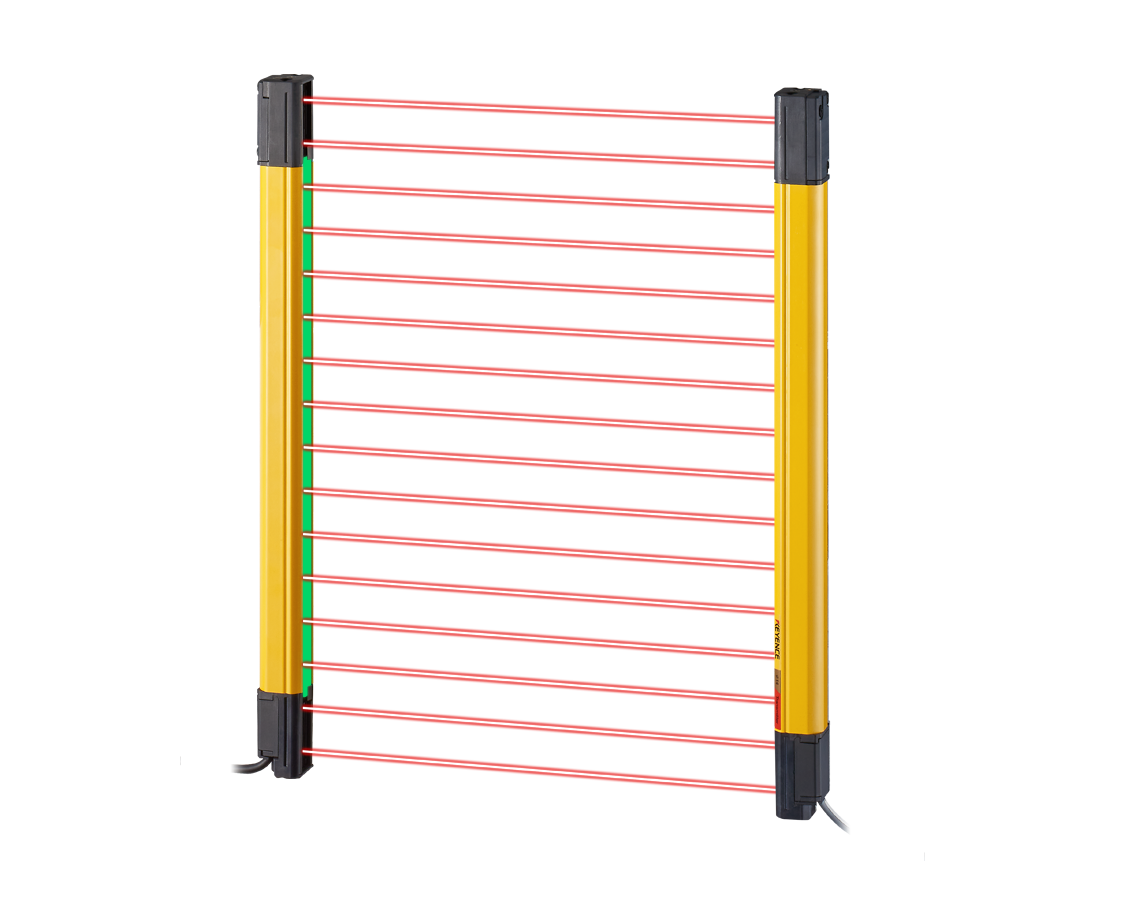

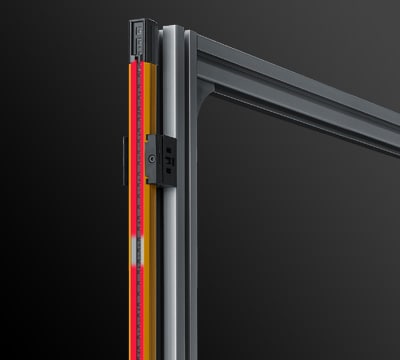

La Série GL-V est équipée de voyants sur toute la longueur, parfaitement visibles, qui permettent de comprendre d’un seul coup d’œil l’état de la barrière immatérielle. Ces indicateurs fournissent également une aide à l’alignement intégrée, ce qui rend l’installation simple et rapide. Le câblage est simplifié grâce aux connecteurs standard M12 5 broches et au connecteur Y en option, ne nécessitant qu’un seul câble vers le panneau de commande. Cette série présente également un temps de réponse incroyablement rapide, ce qui réduit la distance de montage nécessaire par rapport au danger. Parmi les autres caractéristiques figurent la compatibilité réseau, l’absence de zones mortes, une haute résistance à l’environnement et un boîtier fin et durable.

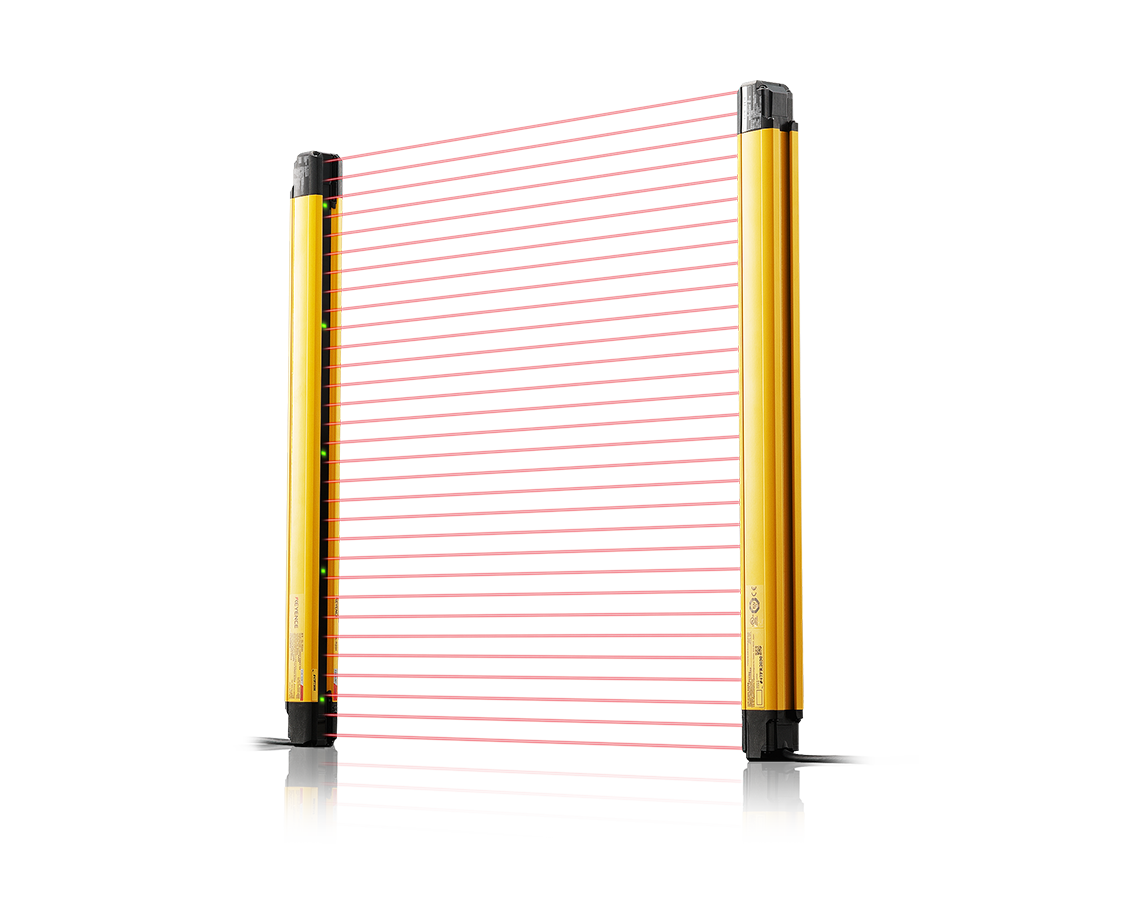

Barrière immatérielle de sécurité très robuste grâce à une zone d’exposition de la lentille plus étroite et un boîtier résistant aux impacts.

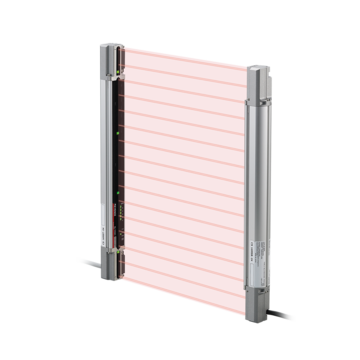

Pour la sécurité et l'efficacité sur le lieu de travail. Une nouvelle barrière immatérielle de sécurité complètement axée sur la visibilité.
Une barrière immatérielle de sécurité est un dispositif de détection conçu pour protéger le personnel contre les blessures. Ces dispositifs sont le plus souvent utilisés en automatisation industrielle pour la protection des machines. Contrairement aux cellules photoélectriques classiques, les barrières immatérielles de sécurité s'autocontrôlent grâce à des signaux redondants et arrêtent la zone dangereuse (ex. la machine) en cas de détection d'un défaut interne.
Comment fonctionne une barrière immatérielle de sécurité ?
Une barrière immatérielle de sécurité utilise un réseau de cellules photoélectriques qui, lorsqu'il est interrompu, envoie un signal pour arrêter une machine ou une zone dangereuse en cas d'intrusion. Contrairement aux cellules photoélectriques classiques, les barrières immatérielles de sécurité s'autocontrôlent grâce à des signaux redondants et arrêtent la zone dangereuse (ex. la machine) en cas de détection d'un défaut interne.
À quoi sert une barrière immatérielle de sécurité ?
Les barrières immatérielles de sécurité sont conçues pour protéger le personnel contre les blessures, le plus souvent en environnement de production. En plus de protéger le personnel, elles permettent également de préserver les machines contre les dommages. Ces deux applications sont le plus souvent désignées par le terme « protection des machines ».
Avantages Barrières Immatérielles de sécurité
Les barrières immatérielles de sécurité KEYENCE répondent aux exigences de Type 4 établies par les normes de sécurité IEC 61496-1 / UL 61496-1. Ainsi, ces dispositifs offrent des performances de sécurité supérieures en tant qu'équipement de protection électrosensible (ESPE).
Conçues pour répondre aux exigences des normes IEC 61496-1/2, les barrières immatérielles de sécurité KEYENCE ont été évaluées et certifiées par un organisme tiers pour leurs performances de sécurité supérieures. Ces normes exigent que les dispositifs disposent d'une fonction d'autodiagnostic permettant de détecter un défaut interne. Les barrières immatérielles répondant aux exigences de Type 4 sont reconnues comme offrant le niveau de performance de sécurité le plus élevé possible. En particulier, la fonction d'autodiagnostic est toujours activée et, en cas de dysfonctionnement, la barrière passe en état d'erreur afin de garantir la sécurité du personnel et des équipements.

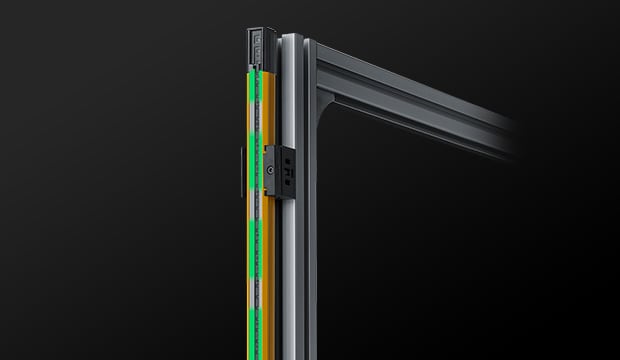

L'installation et l'alignement des barrières immatérielles de sécurité sont facilités grâce à leur conception fine et à leur large gamme de supports de montage. Les barrières immatérielles sont également plus souples d'utilisation que les clôtures de sécurité ou les protections mécaniques et demandent moins d'effort pour être ouvertes ou fermées. Elles sont donc idéales pour garantir la sécurité sur les machines nécessitant un accès fréquent.
Pour empêcher les opérateurs de pénétrer dans une zone dangereuse, les mesures de sécurité impliquent généralement l'utilisation de clôtures de sécurité ou d'autres dispositifs de protection des machines. Cependant, l'ouverture et la fermeture répétées de ces dispositifs peuvent nuire à l'efficacité si la machine est fréquemment sollicitée pour des changements d'outillage, du chargement/déchargement de pièces, etc. Les barrières immatérielles de sécurité permettent aux opérateurs d'accéder aux machines rapidement, en toute sécurité et efficacement. Leur conception fine, la grande variété de supports de montage disponibles et l'aide à l'alignement intégrée facilitent l'installation. Les barrières peuvent ainsi être installées dans un grand nombre d'emplacements et s'adapter facilement aux évolutions d'implantation. Grâce à une surveillance sans contact, les barrières immatérielles de sécurité offrent généralement une durée de vie bien supérieure à celle des interrupteurs de porte mécaniques ou d'autres dispositifs nécessitant une ouverture/fermeture physique. Contrairement à des produits similaires, ces dispositifs assurent une sécurité et une fiabilité supérieures sur de plus longues périodes.
Les barrières immatérielles de sécurité sont généralement installées au niveau des ouvertures des équipements, ce qui les expose à la saleté, aux poussières, aux liquides, voire aux chocs directs. Les barrières immatérielles KEYENCE intègrent toutefois une conception robuste et résistante à l'environnement, garantissant une fiabilité accrue même dans les environnements les plus exigeants.
Avec une barrière immatérielle de sécurité, la détection n'est possible que si l'émetteur et le récepteur sont correctement alignés. Des problèmes de détection peuvent survenir après l'installation, notamment à la suite d'un choc direct ou de vibrations de l'équipement. La barrière immatérielle de sécurité, comme son support de montage, doit donc être suffisamment robuste pour éviter tout dommage. Les barrières immatérielles KEYENCE sont non seulement conformes aux indices de protection IP65/67 définis par la norme IEC 60529, mais elles résistent également à l'eau, à l'huile et à d'autres liquides. Les lentilles de grande taille et de forte puissance contribuent également à prévenir les dysfonctionnements même en cas de projection d'eau ou d'huile sur la surface de détection, pour une utilisation en toute sécurité même dans les environnements de production les plus exigeants.
Foire aux questions concernant Barrières Immatérielles de sécurité

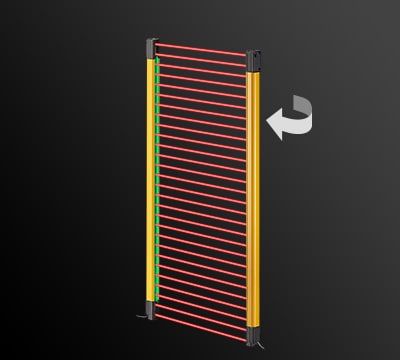

Les barrières immatérielles KEYENCE sont conçues pour une installation sans effort. Grâce à leur forte puissance, elles garantissent un alignement rapide et précis à l'aide de voyants intégrés pour une utilisation pratique. Plusieurs options de supports offrent des solutions de montage flexibles et ajustables. Grâce à la technologie de synchronisation optique, le câblage peut être réduit au minimum, seule l'alimentation de l'émetteur étant nécessaire. Les configurations en cascade sont préréglées, ce qui élimine le recours à un logiciel.

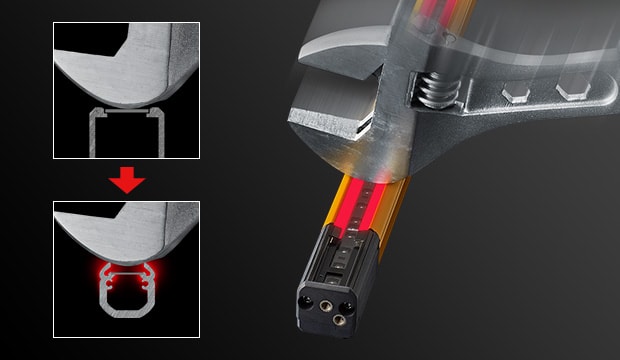

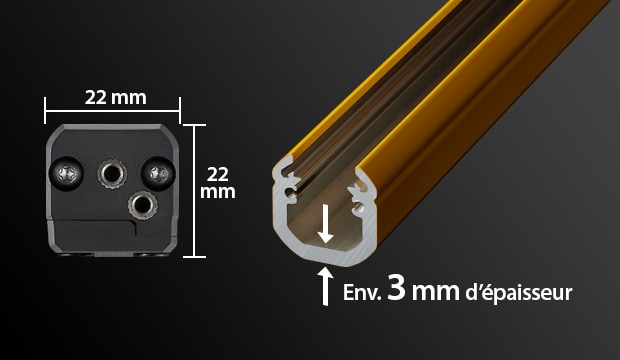

Les barrières immatérielles classiques peuvent nécessiter une maintenance fréquente pour remédier aux arrêts machine causés par une baisse de l'intensité lumineuse. Ce problème peut résulter d'un défaut d'alignement dû à un choc ou à des vibrations, ou d'un encrassement par l'huile ou la poussière, pouvant déclencher des arrêts inutiles. Les barrières immatérielles KEYENCE surmontent ces difficultés grâce à une conception robuste garantissant une détection stable et évitant les défauts d'alignement. Dotées d'un boîtier en aluminium extrudé, d'une lentille renfoncée et d'une forte puissance, elles résistent aux facteurs environnementaux tels que la poussière, l'huile et les chocs, réduisant ainsi les arrêts machine et les besoins de maintenance.
Il existe une différence essentielle entre un capteur de zone non certifié sécurité et une barrière immatérielle de sécurité. Si un défaut ou une erreur interne survient sur une barrière immatérielle de sécurité, la fonction d'autodiagnostic détecte le problème et la barrière passe en état d'erreur pour arrêter la machine. Les capteurs de zone ne disposent généralement pas de fonction d'autodiagnostic : ainsi, même en cas de défaut ou d'erreur, le capteur peut continuer à permettre le fonctionnement de la machine, créant une situation dangereuse. KEYENCE recommande l'utilisation de dispositifs certifiés sécurité, tels que les barrières immatérielles de sécurité, dans toute situation présentant un risque de blessure.
