Profilomètre laser 2D/3D
Série LJ-X8000
Profilomètre laser 2D/3D Série LJ-X8000
Mesure toutes les cibles avec une haute précision
Nouveau modèle à large champ de vision et haute précision !
Mesure en ligne haute résolution
- Ultra-haute précision
- Compatible avec tous les matériaux
- Configuration en 3 étapes simples
Profitez de la mesure et du contrôle 2D/3D en ligne avec la Série LJ-X8000. Nos profilomètres laser capturent 3200 points/profil, facilitant la mesure précise de toute forme ou matériau à partir d’images haute résolution. Les profilomètres lasers sont compatibles avec quatre modèles de contrôleur, pour configurer facilement le système qui répondra le mieux aux besoins de votre application. La largeur maximale du faisceau atteint plus de 720 mm et plusieurs unités peuvent être appairées pour balayer des cibles de plus grande taille. Trois étapes simples suffisent pour programmer ces capteurs hautes performances, permettant à tout utilisateur, même novice, d’obtenir une mesure 3D en ligne précise.
Caractéristiques

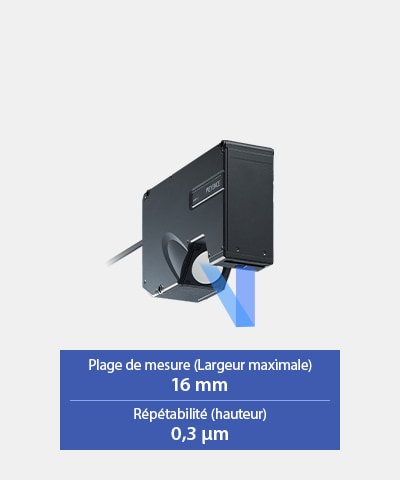

3 nouveaux modèles Mesure de haute précision sur un champ de vision plus large

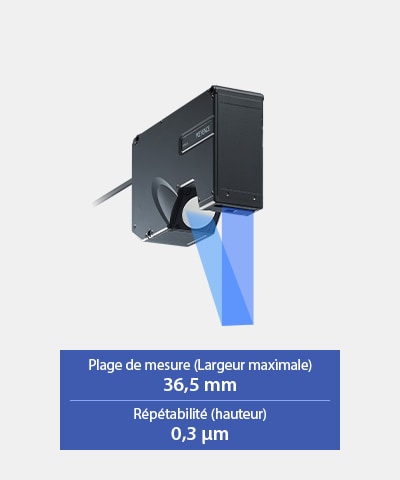

LJ-X8030

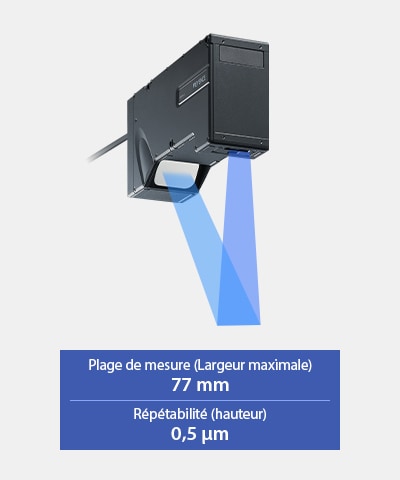

LJ-X8070
LJ-X8100
Méthode classique

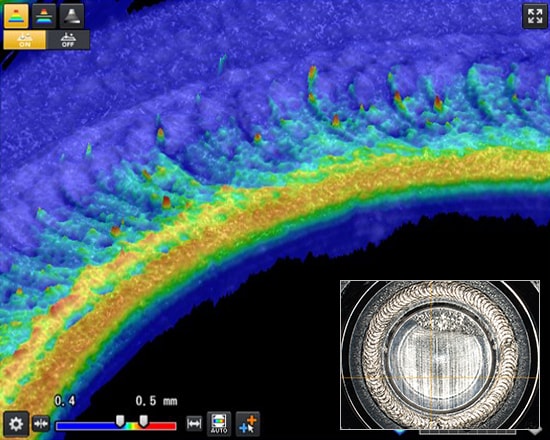

Du bruit est susceptible de se produire sur les pièces à surface brillante et inégale, comme celles qui viennent d'être soudées.
Nouvelle tête de capteur

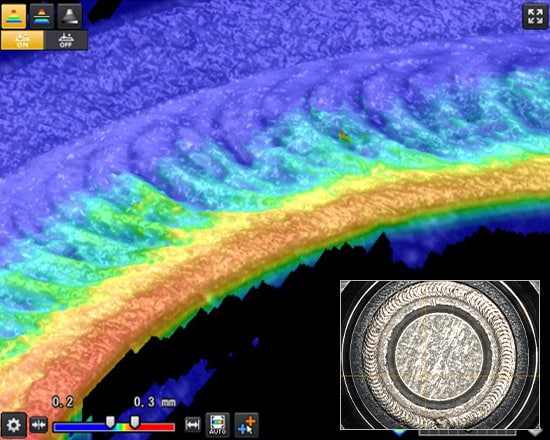

La nouvelle tête atteint une haute précision en améliorant les performances fondamentales de la triangulation grâce à une nouvelle configuration optique.
Permet une inspection de haute précision même sur des cibles sujettes au bruit immédiatement après le soudage.

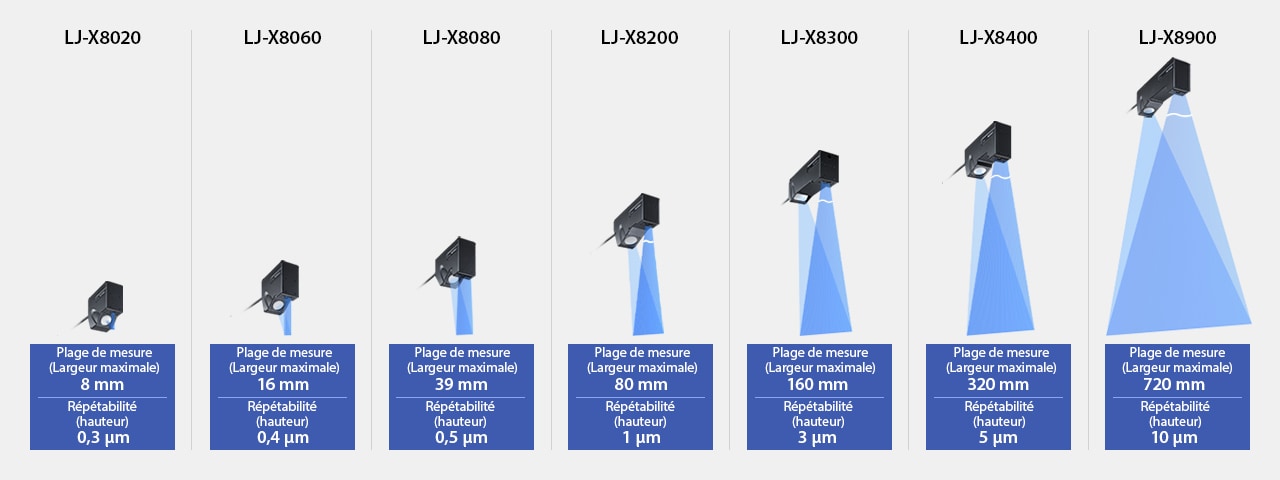

Choisissez parmi une gamme conçue pour répondre aux exigences de toutes les applications
La Série LJ-X8000 offre un vaste éventail de capteurs pour satisfaire aux besoins en matière de contrôle de la qualité et d'amélioration des processus dans toutes les industries.
Applications
Mesure dimensionnelle de charnière
Inspection de la soudure du couvercle supérieur de batterie lithium-ion
Inspection de l'empilement et du porte-à-faux des circuits intégrés
Inspection des défauts de poulie
Inspection de la forme/du profil de pneu
Contrôle de défauts sur des cookies
Inspection de la dépose/du revêtement
Inspection de l'épaisseur/de la planéité de tôles métalliques
Le contrôle visuel en ligne prend une nouvelle dimension

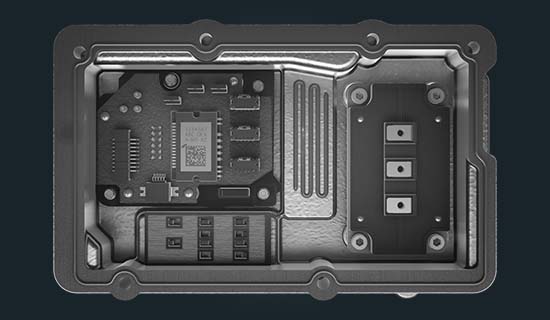

Contrôle visuel 2D basé sur le contraste
- Aucune mesure de hauteur ou de profondeur
- Résultats influencés par la couleur et le motif
- Contrôle instable en cas de différence de nuance trop subtile

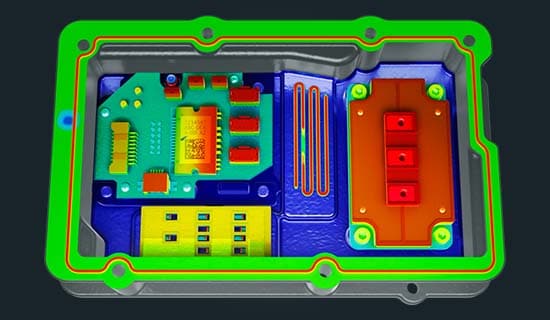

Contrôle visuel 3D basé sur la hauteur
- Mesure de la largeur, de la hauteur, de la surface et du volume
- Résultats non influencés par la couleur et le motif
- Contrôle stable des surfaces irrégulières aux nuances peu contrastées
Avantages du contrôle 3D
| Contrôle dimensionnel | |||
|---|---|---|---|
| Contrôle dimensionnel | Hauteur | Hauteur | Profondeur |
| Profondeur | Différence de hauteur | Largeur | |
| Différence de hauteur | Épaisseur | Planéité | |
| Largeur | Angle | ||
| Épaisseur | |||
| Planéité | |||
| Angle | |||
| Contrôle d’aspect | |||
|---|---|---|---|
| Contrôle d’aspect | Volume | Volume | Bavures |
| Bavures | Renfoncements | Corps étrangers | |
| Renfoncements | Fissures | Éclats | |
| Corps étrangers | Déformation | Irrégularités de surface | |
| Fissures | |||
| Éclats | |||
| Déformation | |||
| Irrégularités de surface | |||
| Contrôle de forme | |||
|---|---|---|---|
| Contrôle de forme | Détection de présence | Détection de présence | Détection d’orientation |
| Détection d’orientation | Insertion incorrecte | Gauchissement | |
| Insertion incorrecte | Écarts | Nombre | |
| Gauchissement | OCR | ||
| Écarts | |||
| Nombre | |||
| OCR | |||
Améliorez la fiabilité grâce à une résolution 4x plus élevée
La fiabilité d’un contrôle dépend de la capacité à capturer la forme réelle de la cible. Capturant 3200 points/profil, la Série LJ-X8000 restitue la forme de la cible en haute résolution, pour une mesure précise en ligne.
Méthode classique
- Grossière
- Irrégulière
- Dépendante de la surface
LJ-X8000
- Détaillée
- Régulière
- Stable sur n'importe quelle surface
Optimisation de la résolution et de la détection de cible
Pour améliorer la résolution du capteur, il est nécessaire d'augmenter le nombre de pixels du capteur CMOS, ce qui peut être obtenu en réduisant la taille de chaque pixel. Cependant, des pixels trop réduits peuvent produire une lumière insuffisante pour créer un profil précis de certaines formes ou surfaces. Pour la Série LJ-X, nous avons mis en oeuvre une nouvelle technologie pour créer un profilomètre laser capable de mesures haute résolution sur n'importe quelle cible.
Lentille cylindrique
La lumière parallèle est émise grâce à une lentille cylindrique conçue pour empêcher la dispersion de la lumière réfléchie sur la surface de la cible. Ceci garantit des réflexions stables à partir de n'importe quelle forme ou surface.
Lentille de réception à champ large
En plus de la conception optique unique, une lentille réceptrice de lumière à champ large couvrant trois fois la zone d’une lentille classique permet d'augmenter la quantité de lumière reçue.
Capteur CMOS haute résolution
Ce capteur CMOS nouvellement développé permet de réaliser des mesures haute résolution utilisant 3 200 points/profil, tout en fournissant une capacité d'imagerie améliorée sur des cibles à réflexivité non uniforme.
Fonction d'alignement de profil
Lors de la création d'une image 3D, les positions du profil 2D sont ajustées dans les directions X, Z et θ. Cela évite les effets des vibrations et de l'excentricité, ainsi que les pliures et courbures de la cible, créant une image adaptée aux inspections.
Sans alignement de profil
Sans alignement de profil, l'image cible est déformée par les vibrations, il est donc impossible de réaliser une inspection précise.
Avec alignement de profil
L'alignement du profil permet de créer une image 3D optimale. On peut ainsi réaliser des inspections en ligne stables pour les bosses, copeaux et autres défauts.
