Microscopes Laser

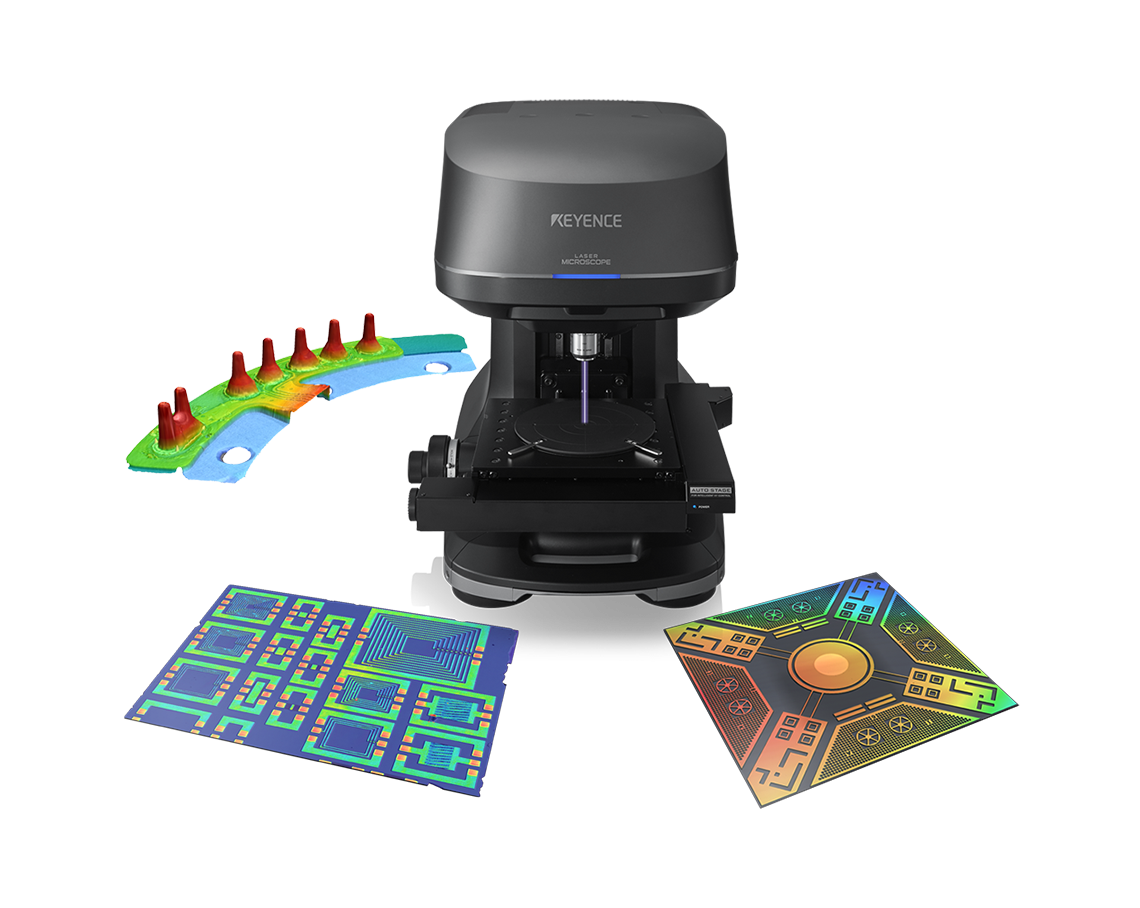

Un microscope à balayage laser 3D qui mesure automatiquement l’échantillon d’une simple pression sur un bouton. Il intègre un triple principe, exécutant, selon l’application, un balayage laser confocal, une variation de mise au point ou une interférométrie en lumière blanche, pour une mesure et une analyse haute précision de toute cible. Ce produit répond à divers besoins d’observation, de mesure et d’analyse grâce à sa capacité à mesurer instantanément le profil de différentes cibles et à sa large palette d’outils d’analyse.
Produits

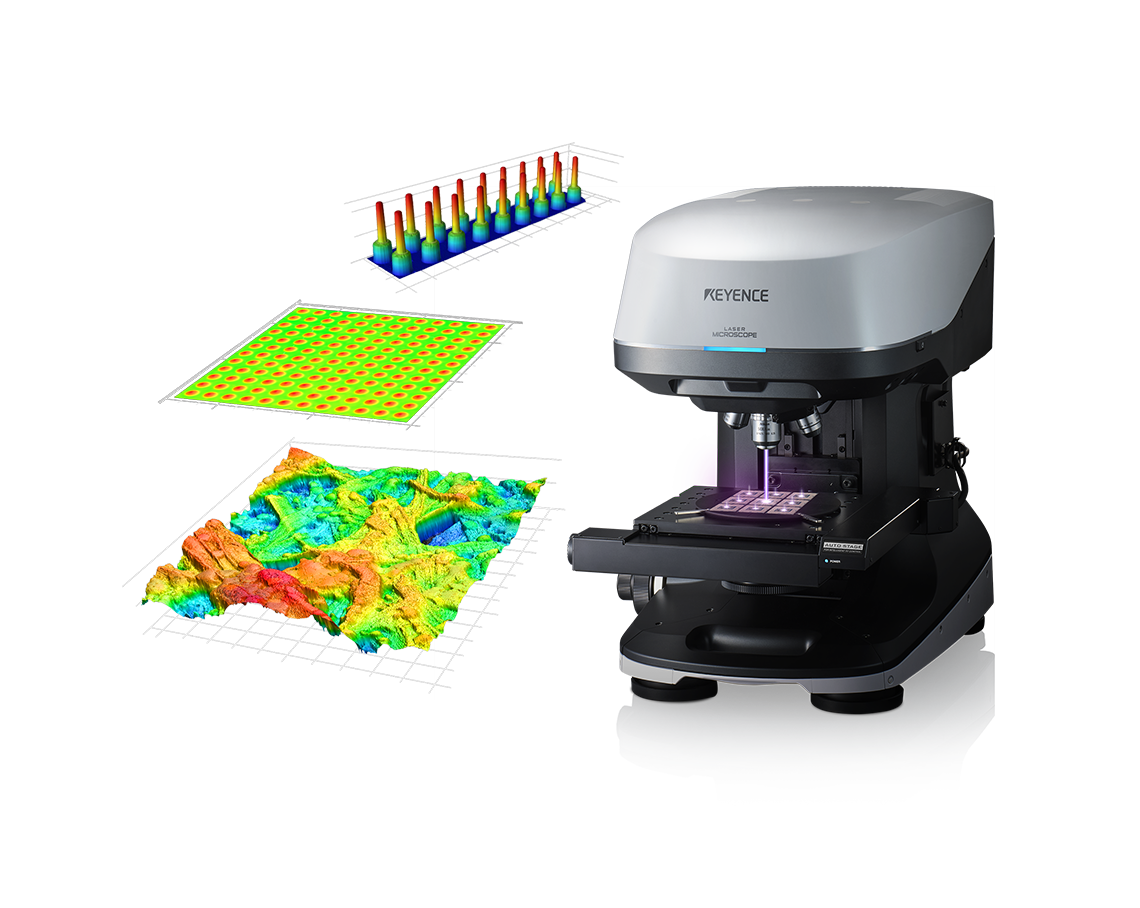

Le microscope à balayage laser 3D de la Série VK-X4000 combine le balayage par laser confocal, l’interférométrie en lumière blanche et la variation de la mise au point en un seul système de métrologie, ce qui permet des mesures sans contact de haute précision sur quasiment tous les matériaux et toutes les géométries de surface. Grâce à sa nouvelle fonction de mesure multi-points, le processus d’analyse est optimisé par l’automatisation des mesures sur divers emplacements et échantillons, éliminant ainsi les configurations complexes tout en offrant une convivialité, une cadence et une répétabilité accrues.
Un microscope à mesure de profil 3D est un instrument qui capture des données 3D sur la surface d’une cible, généralement pour mesurer la rugosité de surface. Il peut utiliser la lumière blanche, un laser ou d’autres méthodes pour acquérir les données. Traditionnellement, on utilisait des stylets en diamant pour mesurer le profil des surfaces, mais la plupart des secteurs industriels se tournent aujourd’hui vers les systèmes optiques, car le stylet physique peut rayer, voire endommager, la surface mesurée.
Parmi les applications courantes des microscopes à mesure de profil 3D figurent la quantification de la rugosité et de la texture de surface, le profilage de micro-détails et la mesure d’épaisseur de film, ainsi que l’analyse des défauts et des matériaux.
Avantages des microscopes à mesure de profil 3D
Les systèmes de mesure 3D se répartissent en deux grandes catégories : les systèmes à contact et les systèmes sans contact. Les systèmes à contact utilisent une sonde ou un stylet qui touche physiquement la surface mesurée, ce qui entraîne plusieurs limites. Ils peuvent endommager les surfaces délicates, ne permettent pas de mesurer de manière fiable des matériaux visqueux ou adhésifs et ne peuvent pas distinguer des détails de surface plus petits que la pointe du stylet.
La Série VK-X4000 est un système sans contact qui s’affranchit de chacune de ces limites. Comme rien ne touche l’échantillon, il n’y a aucun risque d’endommager la surface ni de difficulté à mesurer des matériaux adhésifs ou visqueux. De plus, avec un rayon de spot laser de seulement 0,2 micron, la Série VK-X4000 peut distinguer des détails bien plus petits que ce que peut atteindre la pointe d’un stylet.
Les systèmes d’imagerie se situent généralement à deux extrêmes. Les microscopes optiques constituent la référence courante, mais ils offrent une faible profondeur de champ et une résolution spatiale limitée (environ 500 nm). À l’autre extrémité, les MEB (microscopes électroniques à balayage) offrent une résolution et un grossissement extrêmement élevés, mais ils ne produisent que des images monochromes, ne peuvent pas accueillir de grands objets sans les détériorer, sont complexes à utiliser et nécessitent de recouvrir les échantillons d’un matériau conducteur puis de les scanner sous vide.
Le microscope à mesure de profil 3D de KEYENCE comble l’écart entre ces deux solutions. Associant une source de lumière blanche et une source laser à un algorithme d’empilement de mise au point (focus stacking), la Série VK-X4000 capture des images entièrement nettes, palliant ainsi la faible profondeur de champ des microscopes optiques, et atteint une résolution spatiale de 120 nm, bien au-delà de leur limite d’environ 500 nm. Elle offre également ce que les MEB ne permettent pas : des images couleur haute définition avec un grossissement pouvant atteindre 28 800×, sans préparation d’échantillon, sans revêtement conducteur ni vide, et une imagerie non destructive, même pour les objets volumineux.
De nombreux systèmes de mesure reposent sur un seul principe de mesure. Cela convient pour certaines cibles, mais chaque principe a ses angles morts, si bien que d’autres cibles exigent un système entièrement différent. Par exemple, les interféromètres en lumière blanche ont des difficultés avec les surfaces très rugueuses ou présentant des angles prononcés, ce qui oblige l’utilisateur à recourir à un microscope à balayage laser confocal pour obtenir des données précises. Couvrir une large gamme de cibles peut donc nécessiter de posséder plusieurs instruments distincts.
Équipé du balayage par laser confocal, de l’interférométrie en lumière blanche et de la variation de la mise au point, le microscope à mesure de profil 3D de KEYENCE peut mesurer pratiquement toutes les cibles. La mesure et l’analyse peuvent être réalisées avec souplesse, de l’échelle millimétrique à l’échelle micrométrique et nanométrique. Habituellement, il faudrait trois systèmes de mesure différents pour couvrir une telle plage, mais l’approche à triple balayage de KEYENCE permet de mesurer pratiquement toutes les cibles avec un seul appareil, quel que soit le matériau ou la forme.
Profilomètres à stylet pour la mesure de la rugosité
Avec les instruments de mesure de rugosité de surface de type contact, la pointe d’un stylet touche directement la surface de l’échantillon. Le détecteur est équipé d’un stylet qui parcourt la surface de l’échantillon et détecte électriquement les mouvements verticaux de celui-ci.
Les signaux électriques sont ensuite amplifiés puis convertis en données numériques pour être enregistrés.
Pour mesurer avec précision des formes fines et la rugosité à l’aide d’un profilomètre à stylet, le rayon de la pointe du stylet doit être aussi petit que possible, avec une faible pression de contact.
Les stylets sont fabriqués en saphir ou en diamant, et le rayon de leur pointe est généralement de l’ordre de 10 µm (0,39 mil) ou moins. Une forme conique à pointe arrondie est considérée comme idéale pour un stylet.
Rayon de pointe : r = 2 µm (0,08 mil), 5 µm (0,20 mil), 10 µm (0,39 mil).
* Angle du cône : 60°, 90°
* Sauf indication contraire, les cônes ont un angle de 60°.
Caractéristiques des profilomètres à stylet
Les instruments de mesure de rugosité à stylet offrent des mesures fiables car ils sont en contact direct avec l’échantillon. Toutefois, ce contact direct présente souvent de nombreux inconvénients, détaillés ci-dessous.
Avantages
- Profil d’onde net
- Mesure possible sur de longues distances
Inconvénients
- Usure du stylet
- La pression de mesure peut rayer la surface de l’échantillon
- Impossibilité de mesurer des échantillons visqueux
- Mesure limitée par le rayon de la pointe du stylet
- Processus chronophage
- Difficultés de positionnement et d’identification des points de mesure fins
- Nécessite la découpe et la préparation de l’échantillon pour permettre le passage du détecteur
Profilomètres optiques 3D sans contact pour la mesure de la rugosité
Un profilomètre optique 3D utilise la lumière, et non un stylet, pour mesurer une surface. Il existe plusieurs types d’instruments de ce genre, tels que les microscopes à balayage laser confocal et les interféromètres en lumière blanche, qui varient selon le ou les principes utilisés. Il existe également différents profilomètres à stylet qui ont été adaptés en systèmes sans contact en remplaçant la sonde par des capteurs optiques ou d’autres dispositifs. Nous utiliserons le microscope à mesure de profil 3D de KEYENCE, la Série VK-X4000, comme exemple pour expliquer les principes des différentes technologies disponibles.
Un microscope à mesure de profil 3D intègre trois principes de mesure différents – le balayage par laser confocal, l’interférométrie et la variation de la mise au point – afin de s’adapter et de mesurer tout type de surface. Examinons chacune de ces technologies afin de mieux comprendre leur fonctionnement.
Avec la Série VK-X4000 de KEYENCE, un scanner galvanométrique est intégré à l’unité de mesure. La source de lumière laser balaie la surface de la cible dans les directions X et Y et acquiert les données de surface.
Les principes de balayage sont expliqués ci-dessous.
1. Mesure confocale industrielle par laser
En quoi cela consiste-t-il ?
Un microscope confocal industriel à laser utilise un faisceau laser focalisé et des optiques spécialisées pour mesurer la topographie d’une surface sans contact physique. La conception confocale consiste à placer un trou d’épingle devant le détecteur, bloquant ainsi la lumière diffusée provenant de zones situées en dehors du plan focal. Seule la lumière réfléchie depuis le point focal exact passe à travers, ce qui permet une discrimination précise des hauteurs.
Cette configuration offre deux avantages simultanés. Premièrement, elle produit des images d’une clarté exceptionnelle en éliminant le bruit optique. Deuxièmement, en balayant la surface avec le laser et en suivant les variations d’intensité, le système établit des cartes de hauteur 3D précises. Les sites de production utilisent ces outils pour diverses applications, allant de l’analyse de la rugosité des pièces usinées à la vérification de la qualité des surfaces revêtues.
Principe :
Les microscopes laser utilisent un système optique spécialisé composé d’une source de lumière laser, d’un objectif, d’un miroir semi-réfléchissant, d’un trou d’épingle (pinhole) et d’un élément de réception de la lumière laser (PMT) pour effectuer à la fois l’observation à fort grossissement et l’analyse de la forme de surface.
Dans ce système, la lumière laser émise par la source est concentrée par l’objectif sur la cible de mesure positionnée au point focal. La lumière réfléchie par la surface de la cible repasse ensuite par l’objectif et est de nouveau focalisée sur un trou d’épingle positionné avec précision juste devant l’élément de réception de la lumière.
Lorsque la cible est correctement positionnée au point focal, la lumière laser réfléchie se concentre en un faisceau étroit qui traverse entièrement le trou d’épingle, permettant à toute la lumière d’atteindre l’élément de réception. En revanche, lorsque la cible est hors du point focal, la lumière laser se disperse et devient moins concentrée, ce qui amène le trou d’épingle à bloquer une partie de la lumière réfléchie et réduit l’intensité reçue par le détecteur.
En surveillant l’intensité de cette lumière réfléchie, les microscopes laser peuvent déterminer avec précision si l’échantillon se trouve à la position focale. Cette configuration optique, caractérisée par un trou d’épingle placé devant l’élément de réception de la lumière, est appelée système optique confocal, et sa méthode de détection est appelée principe confocal.
Comment la technologie de balayage laser permet d’acquérir des données 3D :
Les microscopes laser utilisent différentes techniques de balayage pour acquérir les données de surface, chacune offrant un compromis différent entre vitesse, précision et polyvalence. Les trois approches les plus courantes sont le scanner galvanométrique, le dispositif acousto-optique (AOD) et le disque de Nipkow.
Méthode du scanner galvanométrique :
Cette méthode utilise des miroirs pilotés par servomoteurs pour diriger la lumière laser sur la surface de l’échantillon. Les miroirs, montés à l’extrémité des servomoteurs, pivotent pour ajuster précisément leur angle et faire balayer le faisceau laser dans les directions X et Y. Cette approche mécanique fournit des données de grande qualité avec une excellente précision, bien que le mouvement physique des miroirs entraîne des vitesses de balayage plus lentes.
Méthode du dispositif acousto-optique (AOD) :
La méthode AOD adopte une approche fondamentalement différente, en utilisant la diffraction de la lumière plutôt qu’un mouvement mécanique. Un signal électrique appliqué à un élément piézoélectrique génère des ondes ultrasonores dans un milieu acousto-optique en verre. Ces ondes diffractent la lumière laser qui les traverse, ce qui permet d’orienter le faisceau sur l’échantillon. Cette méthode permet d’obtenir des vitesses de balayage nettement supérieures à celles des méthodes mécaniques, même si la qualité des données peut être affectée par des artefacts de distorsion.
Méthode du disque de Nipkow :
Cette technique utilise un disque rotatif percé de trous d’épingle disposés en spirale pour créer simultanément plusieurs faisceaux de balayage. Lorsque le disque tourne, de nombreux faisceaux lumineux traversent les trous d’épingle et balaient la surface de l’échantillon en parallèle. Ce balayage parallèle permet de conserver une qualité de données relativement élevée tout en améliorant la vitesse, mais la méthode rencontre des difficultés avec les échantillons à faible réflectivité, car l’intensité lumineuse divisée peut être insuffisante pour une détection nette.
2. Interférométrie en lumière blanche
Principe :
L’interférométrie en lumière blanche permet de capturer des données de forme en 3D grâce à l’observation de motifs d’interférence lumineuse à l’aide d’un capteur d’image, tel qu’un CMOS. À l’aide d’un objectif d’interférence doté d’un miroir de référence intégré, la lumière blanche provenant d’une LED ou d’une autre source lumineuse est utilisée pour éclairer le miroir de référence et la cible (surface de mesure). La lumière réfléchie par chaque objet interfère avec celle des autres, et le motif d’interférence apparaît sous forme de courbes de niveau à chaque demi-longueur d’onde. Cela correspond à la forme de la surface cible par rapport au miroir de référence. Les franges d’interférence sont ensuite capturées par le capteur d’image, puis un traitement permet de déterminer la forme 3D de la cible.
A : Miroir de référence, B : Objectif, C : Séparateur de faisceau, D : Échantillon
3. Variation de la mise au point
Principe :
La variation de la mise au point permet de déterminer la hauteur de la surface en analysant l’évolution de la netteté de l’image en fonction des différentes positions focales. Cette technique utilise un capteur d’image haute résolution pour identifier le point focal précis de chaque pixel sur toute la surface de l’échantillon.
Le processus de mesure consiste à capturer une série d’images tout en déplaçant progressivement l’objectif dans la direction Z. À mesure que l’objectif se déplace à différentes hauteurs, diverses parties de l’échantillon apparaissent ou disparaissent de la mise au point. La clé de la détection réside dans l’analyse du contraste de luminosité entre les pixels adjacents de chaque image.
Lorsqu’une zone est parfaitement nette, les contours et les détails apparaissent précis, créant de fortes différences de luminosité entre les pixels voisins. À l’inverse, lorsque cette même zone n’est pas au point, l’image devient floue, ce qui atténue ces différences de luminosité à mesure que les valeurs des pixels se confondent.
En repérant l’endroit où le contraste de luminosité atteint sa valeur maximale pour chaque emplacement de pixel, le système identifie la position exacte de l’objectif où ce point est le plus net. Cette position focale correspond directement à la hauteur de la surface à cet emplacement, ce qui permet au système de construire une carte de hauteur 3D complète de l’échantillon.
Caractéristiques des microscopes à mesure de profil 3D sans contact
Outre les points déjà expliqués, les caractéristiques des types sans contact peuvent être résumées comme suit.
Avantages
- Aucun dommage à la surface de l’échantillon
- Capacité à mesurer des variations plus fines que les types à contact
- Mesures rapides
- Observation simultanée de l’image de surface et du profil de hauteur
- Capacité à obtenir des images haute définition et entièrement nettes, comparables à celles d’un MEB
Toucher un échantillon le modifie. Les stylets laissent des rayures microscopiques. Les matériaux souples se déforment sous la pression du stylet. Les surfaces adhésives accrochent la pointe et contaminent les mesures suivantes. La mesure de profil sans contact résout ces trois problèmes en maintenant l’optique à distance de la pièce.
Cet avantage est particulièrement important pour les surfaces finies. Les composants revêtus, les optiques polies et les pièces peintes peuvent tous être mesurés sans risque d’endommagement. Vous vérifiez la qualité sans créer les défauts que vous cherchez à détecter. Le même principe s’applique aux échantillons fragiles, que la moindre force de contact suffirait à fissurer ou à déformer.
Un microscope à mesure de profil 3D réalise rapidement des balayages de zone complets et acquiert des données qui demanderaient des heures avec un stylet. Vous obtenez une caractérisation complète de la surface au lieu de quelques profils linéaires. Cette vue d’ensemble révèle des défauts qui échappent totalement aux méthodes d’échantillonnage traditionnelles.
Cette technologie élimine également la dépendance à l’opérateur. Les mesures au stylet varient en fonction de la pression de la sonde, du sens de déplacement et du choix des points. Différents techniciens obtiennent des résultats différents sur des pièces identiques. Les microscopes à mesure de profil 3D suppriment ces variables. Les paramètres de mesure restent constants, quel que soit l’opérateur, ce qui fournit des données fiables pour la maîtrise des processus et l’analyse des tendances.
Les profilomètres de surface 3D traditionnels utilisent généralement une seule méthode de mesure, qu’il s’agisse d’un stylet, d’un laser à point unique ou de la lumière blanche. Chaque méthode présente des avantages en termes de vitesse, de résolution, de volume de données ou de type de matériau ; toutefois, le recours à un seul principe de mesure peut entraîner de sérieuses limites lorsqu’il s’agit de mesurer et d’analyser des échantillons variés.
Un microscope à mesure de profil 3D intègre trois méthodes de mesure distinctes (balayage par laser confocal, interférométrie en lumière blanche et variation de la mise au point) afin de réunir les avantages de tous ces systèmes sur une seule plateforme. Les utilisateurs peuvent capturer des images haute résolution, mesurer avec une résolution inférieure au nanomètre, balayer rapidement une zone entière et mesurer tout type de matériau ou de topographie, y compris les pentes raides et les surfaces très courbes.
Les microscopes optiques standard sont limités par leur profondeur de champ : lorsqu’un détail est mis au point, tout ce qui se trouve au-dessus ou en dessous devient flou. Un microscope à mesure de profil 3D utilise une optique confocale pour éliminer la lumière hors foyer, ce qui produit des images nettes malgré des variations de hauteur que les systèmes conventionnels ne pourraient pas gérer.
Le résultat est comparable à une image MEB, mais en couleur et sans préparation d’échantillon. Vous observez les détails fins de la surface à des grossissements pouvant atteindre 28 800×, tout en recueillant simultanément des données quantitatives de hauteur. Cette double capacité permet à la fois l’inspection visuelle et la vérification dimensionnelle en un seul cycle de balayage, ce qui simplifie des processus de contrôle qualité qui nécessitaient auparavant plusieurs instruments.
Foire aux questions concernant les microscopes à mesure de profil 3D
Contrairement aux MEB et aux microscopes conventionnels, qui exigent une formation et une expertise poussées, le microscope à mesure de profil 3D de la Série VK-X4000 a été conçu pour une utilisation intuitive, accessible à tous les niveaux de compétence.
La fonction AI-Scan est la clé de cette accessibilité : elle automatise l’ensemble du processus d’acquisition des données. Des algorithmes avancés ajustent intelligemment de nombreux paramètres de balayage en temps réel, supprimant ainsi le besoin d’un réglage manuel. L’opérateur n’a qu’à placer l’échantillon sur la platine et à appuyer sur le bouton de mesure : le système se charge du reste.
Cette automatisation garantit des résultats précis et homogènes, quel que soit le profil ou l’expérience de l’opérateur. En s’affranchissant de la nécessité de compétences spécialisées, la Série VK-X4000 permet de démocratiser des mesures de haute qualité au sein de toute l’organisation et supprime le besoin de programmes de formation longs.
Le grossissement maximal proposé par le microscope à mesure de profil 3D de la Série VK-X4000 est de 28 800× (affichage plein écran sur moniteur 23 pouces). Nous proposons une gamme étendue d’objectifs dédiés, de 2,5× à 150×, tous soumis à un contrôle rigoureux avant expédition. Des objectifs à longue distance de travail sont disponibles pour mesurer des cibles présentant de fortes variations de hauteur et des rapports d’aspect élevés.
Non : la Série VK-X4000 s’appuie sur un système de licence d’entreprise flexible qui supprime totalement cette contrainte. Le logiciel peut être installé et utilisé sur plusieurs ordinateurs au sein de votre organisation, sans coût supplémentaire, offrant des possibilités d’accès et de collaboration inédites.
Cette approche de licence apporte une réelle flexibilité opérationnelle. Les utilisateurs peuvent travailler à distance depuis leur domicile, accéder aux données depuis différents sites, ou même consulter les mesures en déplacement. Cette capacité multi-ordinateurs facilite également le partage instantané des données entre les membres d’une équipe, accélérant les flux de travail des projets et permettant une prise de décision plus rapide au sein de l’organisation.
Un microscope à mesure de profil 3D permet d’effectuer des mesures de surface 3D sans contact, des analyses de rugosité et des prises de vue à fort grossissement dans divers domaines de la fabrication et de la recherche. Parmi ses utilisations courantes, on peut citer la mesure de l’état de finition des surfaces usinées, le contrôle de l’épaisseur des revêtements, l’analyse des traces d’usure et la quantification des variations microscopiques de hauteur dans la topographie des surfaces.
Il focalise un faisceau laser sur la surface de l’échantillon et détecte la lumière réfléchie à travers un trou d’épingle qui bloque les signaux hors foyer. En balayant ce point focalisé sur toute la surface et en suivant les variations d’intensité, le système détermine la hauteur à chaque emplacement et établit un profil 3D complet.
Un profilomètre de surface 3D utilise généralement un stylet ou un capteur à point unique pour tracer les profils de surface de manière séquentielle. Un microscope à mesure de profil 3D capture simultanément des données sur l’ensemble du champ grâce à un balayage de zone, offrant ainsi une mesure plus rapide associée à une capacité d’imagerie visuelle. Les systèmes laser évitent également les dommages liés au contact et permettent de mesurer des géométries complexes inaccessibles aux sondes.
Le balayage laser allie rapidité et précision sans entrer en contact avec l’échantillon. Cette technique permet de capturer la topographie complète d’une surface en quelques secondes, de traiter des angles prononcés et des formes complexes que d’autres méthodes ne peuvent tout simplement pas prendre en charge, et de fournir des données quantitatives de hauteur ainsi que des images haute résolution. Pour plus d’informations sur les principes et les capacités du balayage laser, consultez les ressources de KEYENCE consacrées au microscope confocal à balayage laser.
