          Capture d’image 3D

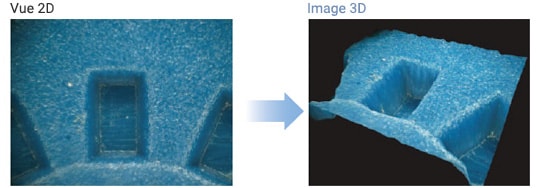

          AFFICHAGE 3D SUR LES MICROSCOPES NUMÉRIQUES

          Jusqu’à présent, il était extrêmement difficile d’observer l’intégralité d’un petit objet sous fort grossissement. Grâce à la capture et l’affichage 3D, il est possible d’observer la cible sous tous les angles par rotation de l’image, permettant la détection aisée des rayures (creux), corps étrangers (bosses) et taches (zones planes).

          L’utilisateur peut faire tourner, agrandir ou rétrécir librement l’image 3D, pour observer la cible comme s’il la manipulait à la main.

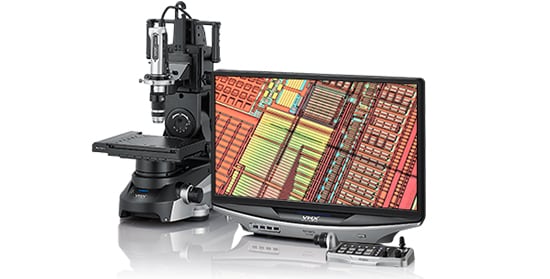

          L’utilisateur commande l’affichage 3D via la souris.

          CAPTURE D’IMAGES 3D DE HAUTE PRÉCISION GRÂCE AU PROCÉDÉ D.F.D. PRÉCIS

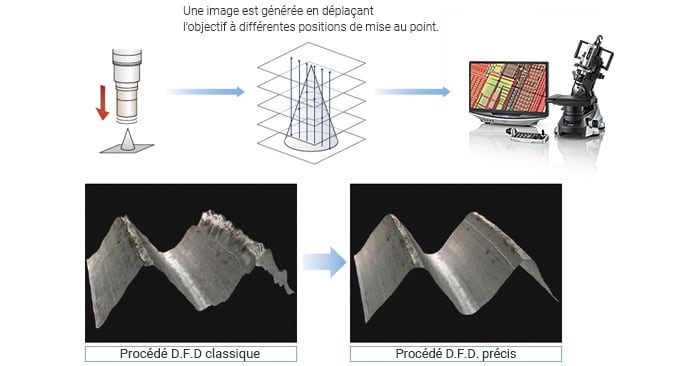

          Fonction D.F.D. (Depth From Defocus = Profondeur par évaluation du flou) : le procédé D.F.D. calcule des données de profondeur 3D à partir de l’analyse du degré de flou d’images 2D.
          Le niveau de netteté d’un point donné varie en fonction de la distance de l’objectif par rapport à la cible. Lorsque l’objectif est éloigné de la cible, les plans les plus hauts sont nets, s’il s’en rapproche, les plans les plus bas deviennent plus nets.
          Afin de créer un profil 3D d’une cible, la hauteur de l’objectif à laquelle la netteté est maximale est calculée pour chaque coordonnée de l’écran. Les zones nettes sont ensuite combinées. Même lorsqu’il n’est pas possible de capturer une image entièrement nette, la hauteur peut être déterminée par calcul.
          Le procédé D.F.D. fournit des données extrêmement fiables malgré une influence infime de l’état de la surface sur leur précision. Une telle qualité d’image est impossible à obtenir avec les technologies de génération d’image numériques conventionelles. Outre ce procédé D.F.D. optimisé, le logiciel de mesure de profil 3D du microscope numérique VHX de KEYENCE prend également en charge un procédé D.F.D. hybride pour la capture d’images 3D. Le procédé D.F.D. précis a été développé à cette fin. Grâce à un nouvel algorithme qui détecte la hauteur et capture simultanément les différences de texture subtiles, des images 3D haute précision peuvent être générées.

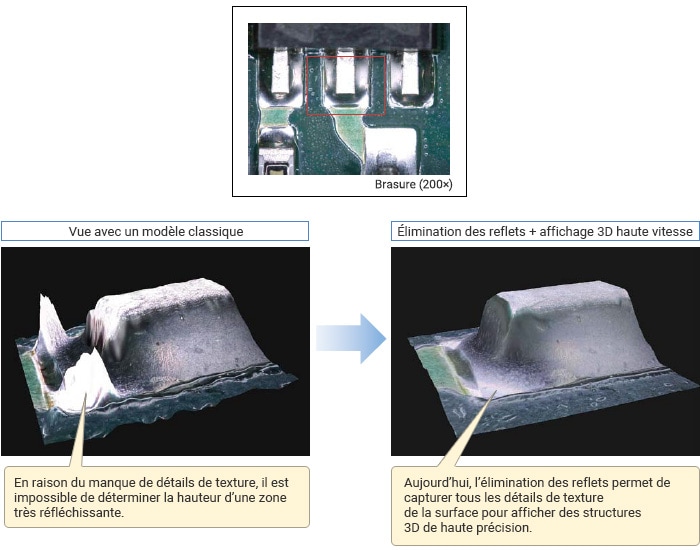

          CAPTURE D’IMAGES 3D SANS REFLET

          Les surfaces réfléchissantes et métalliques peuvent produire des reflets. Ces reflets génèrent des zones blanches ne contenant quasiment aucune donnée qui empêchent la capture d’une image 3D avec les technologies classiques.
          Aujourd’hui, il est possible d’obtenir des images 3D extrêmement précises de cibles métalliques présentant un profil complexe et des surfaces plus ou moins réfléchissantes.
          La combinaison du procédé D.F.D. précis et d’une fonction de traitement d’image permet l’observation de tous les détails de la cible grâce à l’élimination des reflets.

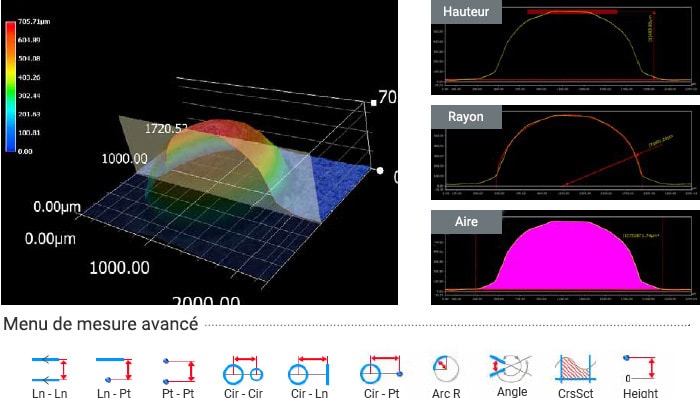

          MESURES 3D EN TEMPS RÉEL

          Une image 3D se compose de données suivant les axes X, Y et Z. Ces données permettent de mesurer des caractéristiques telles que le volume ou la distance plane, impossibles à évaluer en mode de mesure 2D.

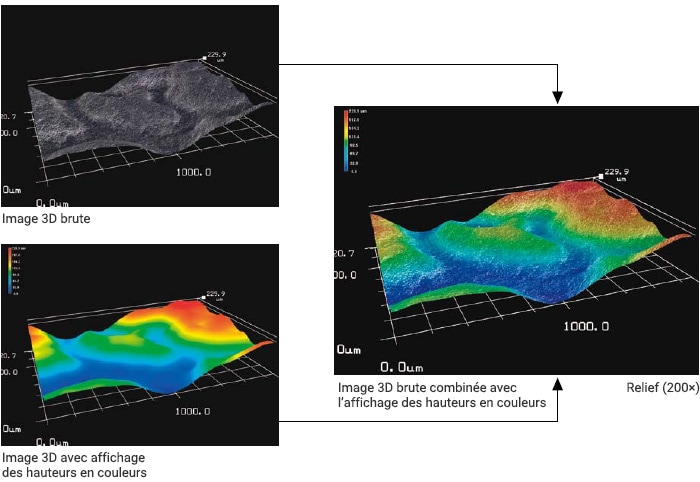

          AFFICHAGE DES HAUTEURS EN COULEURS

          L’affichage des hauteurs en couleurs permet d’appréhender la structure globale d’une cible d’un simple coup d’oeil.
          Les images 3D sont composées de bandes de couleur indiquant la hauteur. Le plan le plus élevé est représenté en rouge et le plus bas en bleu.
          Les données de hauteur peuvent également être superposées à une image brute, permettant d’identifier clairement les différentes propriétés et textures de la surface.
          De plus, la taille réelle de la cible peut être mesurée en affichant l’échelle de hauteur suivant les axes X, Y et Z.
