          Capteur d’image

          MÉCANISMES DE FONCTIONNEMENT DU CAPTEUR D’IMAGE

          Un capteur d’image est généralement composé de multiples petites photodiodes convertissant la lumière en un signal électrique. Lorsque la lumière frappe la surface du dispositif et est focalisée sur chaque photodiode par une microlentille, le capteur d’image la convertit en un signal électrique avant de former l’image finale.
          Les capteurs d’image ont la capacité d’acquérir des données relatives à l’intensité lumineuse mais sont incapables de reproduire seuls les couleurs.
          Afin d’obtenir une image en couleurs, un filtre couleur, généralement RGB (RVB) (red, green, blue : rouge, vert, bleu), est placé devant les photodiodes.
          Il est également possible d’utiliser un filtre CMYG (CMJV) (cyan, magenta, yellow, green : cyan, magenta, jaune, vert), bien que le filtre RGB (RVB) offre une meilleure reproduction des couleurs et soit plus adapté à la capture numérique.

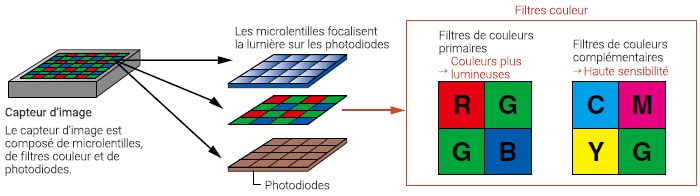

          Capteur d’image

          Nombre de pixels du capteur d’image

          Le nombre de pixels du capteur d’image se décline en nombre total de pixels, nombre de pixels effectifs et nombre de pixels virtuels.
          Dans un capteur d’image couleur, des pixels périphériques permettent de déterminer les couleurs et l’intensité lumineuse d’une image, bien qu’ils ne contribuent pas directement à sa formation.
          Le nombre total de pixels correspond au nombre de pixels contenus dans le capteur d’image, qu’ils soient ou non utilisés pour générer une image.
          Le nombre de pixels effectifs correspond au nombre de pixels utilisés, ncluant ceux permettant de déterminer la couleur affichée par chaque pixel.
          Le nombre de pixels virtuels correspond au nombre de pixels réellement utilisés pour générer et former une image.

          CRÉATION D’UNE IMAGE NUMÉRIQUE

          Afin de créer une image avec un microscope numérique, le capteur d’image équipé d’un filtre couleur convertit la lumière reçue par l’objectif en signaux numériques.
          Après traitement de ces signaux, les données obtenues sont converties en une image qui s’affiche à l’écran.

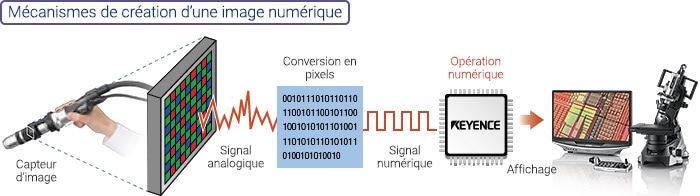

          Mécanismes de création d’une image numérique

          PERFORMANCE DE LA CAPTURE D’IMAGE NUMÉRIQUE (RÉSOLUTION ET RÉSOLUTION COULEUR)

          La résolution de l’affichage et la résolution couleur sont deux indicateurs de performance de la capture d’image numérique.
          La résolution de l’affichage fait référence à la construction d’une image à partir d’un certain nombre de pixels, un grand nombre de pixels étant associé à une résolution élevée.
          La résolution couleur fait référence à la capacité de chaque pixel à représenter des niveaux de luminosité et des nuances de couleur de l’image numérique.

          résolution de l’affichage/résolution couleur
