Dessins et symboles GD&T

Les tolérances géométriques sont spécifiées à l’aide de symboles sur un dessin. Actuellement, nous disposons de 16 symboles pour la tolérance géométrique, catégorisés en fonction du type de tolérance qu’ils spécifient.

Classification et symboles des caractéristiques de tolérance géométrique

Vous trouverez ci-dessous la liste des symboles utilisés en tolérancement géométrique. La mention « élément seul » sous « niveau d’élément » signifie que l’élément ne dépend pas d’une référence spécifiée (il ne requiert aucune indication de référence). Une référence spécifiée est un élément théorique idéal défini afin de déterminer l’orientation, la position et/ou le battement. Un élément associé est lié à une référence spécifiée et définit une tolérance d’orientation, de position et/ou de battement.

Niveau d’élément Type de tolérance Caractéristique géométrique Symbole
Élément seul Tolérance de forme
(déviation de forme)
Rectitude Rectitude
Planéité Planéité
Circularité Circularité
Cylindricité Cylindricité
Profil de ligne Profil de ligne
Profil de surface Profil de surface
Élément associé
(requiert un élément de référence)
Tolérance d'orientation Parallélisme Parallélisme
Perpendicularité Perpendicularité
Inclinaison Inclinaison
Tolérance de position
(déviation de position)
Localisation Localisation
Coaxialité Coaxialité, concentricité
Concentricité
Symétrie Symétrie
Profil de ligne Profil de ligne
Profil de surface Profil de surface
Tolérance de battement
(déviation de battement)
Battement circulaire Battement circulaire
Battement total Battement total
Élément seul
Tolérance de forme (déviation de forme)
Rectitude Rectitude
Planéité Planéité
Circularité Rectitude
Cylindricité Rectitude
Profil de ligne Profil de ligne
Profil de surface Profil de surface
Élément associé (requiert un élément de référence)
Tolérance d'orientation
Parallélisme Parallélisme
Perpendicularité Perpendicularité
Inclinaison Inclinaison
Tolérance de position (déviation de position)
Localisation Localisation
Coaxialité Coaxialité, concentricité
Concentricité
Symétrie Symétrie
Profil de ligne Profil de ligne
Profil de surface Profil de surface
Tolérance de battement (déviation de battement)
Battement circulaire Battement circulaire
Battement total Battement total

Liste des symboles de tolérance géométrique (norme applicable : ISO 5459)

Théorie de la position vraie (valeur dimensionnelle dans un cadre rectangulaire)

La théorie de la position vraie est un concept selon lequel les caractéristiques géométriques (localisation, profil et inclinaison) sont indiquées à l’aide de dimensions théoriques exactes (TED). Les dimensions théoriques exactes sont inscrites dans un encadré rectangulaire tandis que les tolérances relatives à cette position sont inscrites dans un cadre de tolérance.

Spécifier la position

Comme illustré ci-dessous, les indications de tolérance dimensionnelle ne permettent pas de donner des positions précises car la tolérance étant ajoutée à chaque dimension, la somme totale des tolérances (tolérance cumulée) est inexacte. D’un autre côté, les indications basées sur les TED ne précisent aucune tolérance, et donc aucune tolérance cumulée.

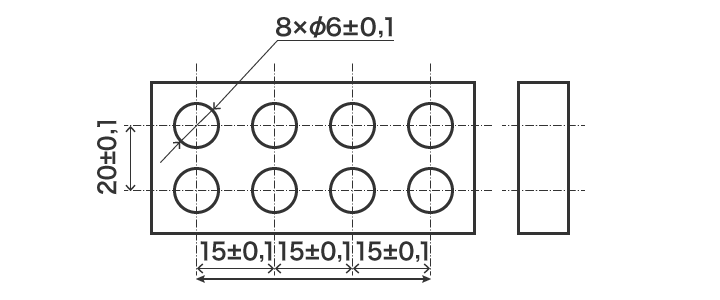

Indications basées sur la tolérance dimensionnelle
Indications basées sur la tolérance dimensionnelle
La distance max. entre le trou le plus à droite et le trou le plus à gauche est de 45,3.

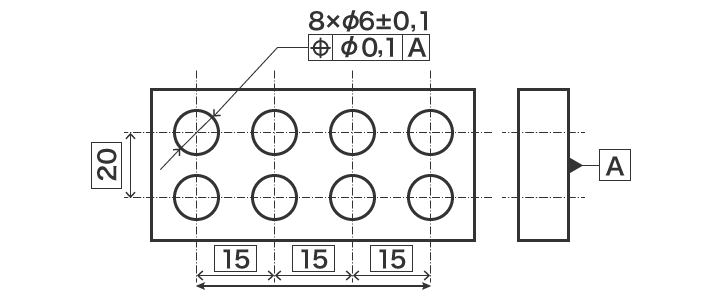

Indications basées sur les TED
Indications basées sur les TED
La distance max. entre le trou le plus à droite et le trou le plus à gauche est de 45,1.

Spécifier la zone de tolérance

Afin de spécifier la zone de tolérance, la théorie de la position vraie préconise d’utiliser les TED pour indiquer avec précision la spécification au centre de la plage de tolérance.
Si l’élément est un point, la zone de tolérance est un cercle (a) ou une sphère, centrée autour de ce point. Si l’élément est une droite, la zone de tolérance est située entre deux plans parallèles (b), chacun étant séparé de la droite de la moitié de la valeur de tolérance. La zone de tolérance peut également être un cylindre (c) ayant pour axe central ladite droite.

Spécifier la zone de tolérance
(a)

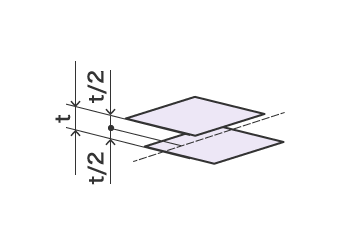

Spécifier la zone de tolérance
(b)

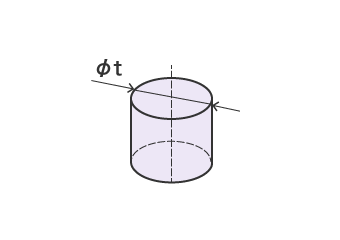

Spécifier la zone de tolérance
(c)
