Cadre de tolérance

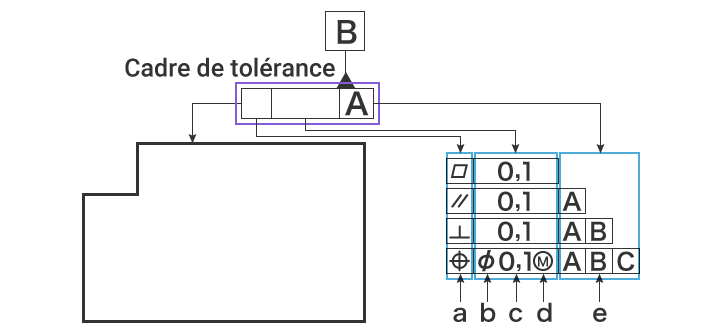

La tolérance géométrique est indiquée dans un cadre de tolérance. Ce cadre comporte les éléments suivants.
- a
- Symbole de caractéristique géométrique
- Inscription du type de tolérance géométrique.
- b
- Symbole de diamètre (le cas échéant)
- Les caractéristiques géométriques à spécifier sont les suivantes :
Zone dans un cercle sur un plan bidimensionnel : localisation, concentricité
Zone dans un cylindre à l’intérieur d’un espace tridimensionnel : rectitude, parallélisme, perpendicularité, inclinaison, localisation, coaxialité
Zone dans une sphère à l’intérieur d’un espace tridimensionnel : localisation - c
- Valeur de tolérance géométrique
- Valeur de tolérance. L’unité est le millimètre (mm).
- d
- Exigence de matière, zone de tolérance commune, etc.
- Parmi les indications typiques : (état au maximum de matière), (état au minimum de matière) et CZ (zone [de tolérance] commune). On trouve également les indications et .
- e
- Référence prioritaire
- Le concepteur peut hiérarchiser dans le cadre de tolérance, les parties qu’il souhaite utiliser pour référence. Lorsqu’il existe plusieurs références spécifiées, veillez à les inscrire dans l’ordre de priorité (de gauche à droite).
En règle générale, les concepteurs déterminent la lettre assignée à une référence spécifiée dans l’ordre de priorité, de ce fait, la priorité est habituellement indiquée en suivant l’alphabet.
