Tolérance de position (erreur de position)
La tolérance de position détermine la position (position vraie) de l’élément par rapport à une référence. La tolérance de position requiert toujours une référence spécifiée. De ce fait, les éléments de cette tolérance géométrique sont dits associés.
Localisation
![Localisation](/Images/ss_gd-and-t_t_location-tolerance_001_1809516.png)
L’exigence de localisation spécifie la précision de la localiisation vis-à-vis de la référence spécifiée (plan ou ligne de référence).

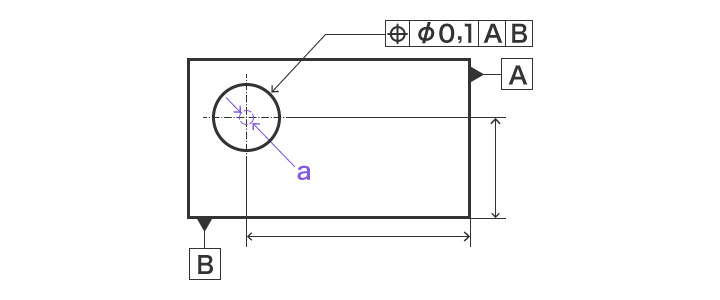

![Localisation](/Images/ss_gd-and-t_t_location-tolerance_002_1809517.png)
- a
- À l’intérieur d’un diamètre de 0,1 mm
- Explication du dessin
- Le centre du cercle indiqué par la flèche doit se trouver à l’intérieur d’un cercle de 0,1 mm de diamètre.
Coaxialité
![Coaxialité](/Images/ss_gd-and-t_t_location-tolerance_003_1809518.png)
L’exigence de coaxialité spécifie la précision de coaxialité des axes de deux cylindres (aucune déviation de l’axe central).

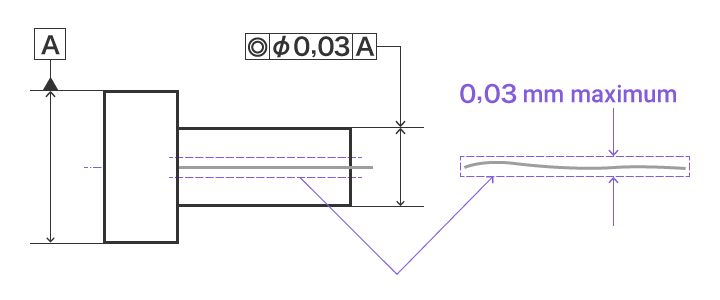

![Coaxialité](/Images/ss_gd-and-t_t_location-tolerance_004_1809519.png)
- Explication du dessin
- L’axe du cylindre indiqué par la flèche doit se trouver à l’intérieur d’un cylindre de 0,03 mm de diamètre ayant pour axe l’axe de référence A.
Concentricité
![Concentricité](/Images/ss_gd-and-t_t_location-tolerance_005_1809520.png)
L’exigence de concentricité spécifie la précision de concentricité des axes de deux cylindres (aucune déviation du centre). Contrairement à la coaxialité, la référence spécifiée est ici le point central (plan).

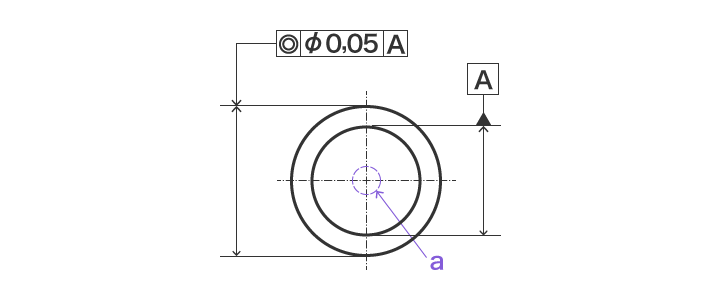

![Concentricité](/Images/ss_gd-and-t_t_location-tolerance_006_1809521.png)
- a
- À l’intérieur d’un cercle de 0,05 mm de diamètre
- Explication du dessin
- L’axe du cylindre indiqué par la flèche doit se trouver à l’intérieur d’un cylindre de 0,05 mm de diamètre ayant pour axe l’axe de référence A.
Symétrie
![Symétrie](/Images/ss_gd-and-t_t_location-tolerance_007_1809522.png)
L’exigence de symétrie spécifie la précision de symétrie de la cible par rapport à la référence spécifiée (plan de référence).

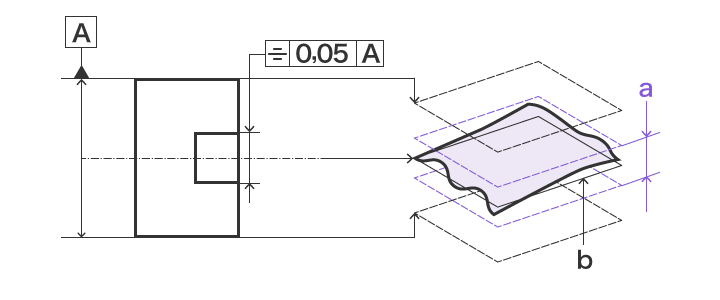

![Symétrie](/Images/ss_gd-and-t_t_location-tolerance_008_1809523.png)
- a
- Dans une plage de 0,05 mm autour du plan médian théorique
- b
- Plan médian théorique
- Explication du dessin
- Le plan médian indiqué par la flèche doit se trouver entre deux plans parallèles, symétriques au plan médian de référence A, et séparés de 0,05 mm.
