Mesurer l’inclinaison

L’inclinaison, qui indique la précision de l’angle par rapport à la référence spécifiée (plan ou ligne de référence), s’applique aux lignes ou plans spécifiés non perpendiculaires (angle autre que 90°).
L’indication d’inclinaison est donnée en millimètres et non en degrés.

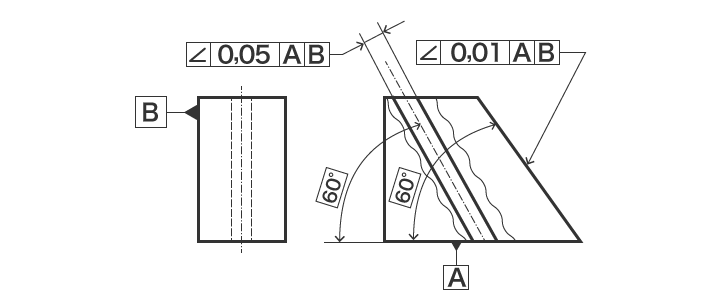

Exemple de dessin

Mesurer l’inclinaison

Avec un indicateur à cadran

Avec un indicateur à cadran

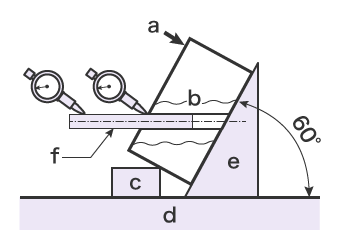

a
Maintien
b
Cible
c
Support
d
Marbre
e
Équerre
f
Mandrin

À l’aide d’une équerre et d’un support disponibles dans le commerce, fixez la cible sur le plan de référence selon un angle donné.
L’utilisation d’un mandrin ou d’une pige facilite la mesure.
Si l’angle est tel que spécifié sur le dessin, le mandrin (ou la pige) doit être de niveau. Mesurez alors le parallélisme du mandrin vis-à-vis du marbre avec l’indicateur à cadran.
L’inclinaison correspond à la différence entre la valeur maximale et la valeur minimale du battement de l’indicateur à cadran.

INCONVÉNIENTS

Monter le mandrin de sorte qu’il soit parallèle au marbre et installer la cible, l’équerre et les autres outils prend du temps.
Lors de la mesure de l’inclinaison d’un plan, le grand nombre de points de mesure est source d’erreurs.
De plus, les cibles qui ne peuvent être correctement fixées sur l’équerre sont difficiles à mesurer.

Avec une machine à mesurer tridimensionnelle (MMT)

Avec une machine à mesurer tridimensionnelle
a
Cible
b
Plateau de la machine à mesurer tridimensionnelle

Définissez la référence spécifiée en plaçant le stylet sur plusieurs points du plan de référence, puis mesurez l’inclinaison en plaçant le stylet sur la surface à mesurer de la cible.
La mesure est réalisée de la même manière avec un système de références spécifiées, tel qu’un système à deux plans ou un système à trois plans.
Le temps requis pour installer la cible est ainsi réduit et même les cibles impossibles à fixer sur le plateau peuvent être mesurées avec précision.

Écran de mesure
Écran de mesure
a
Résultat de la mesure d’inclinaison
b
Plan de référence
c
Plan de référence
