Mesurer la planéité

L’objectif d’une mesure de planéité est de vérifier l’irrégularité de la surface, c’est à dire l’écart entre la cible et le plan idéal.
Les parties la plus convexe et la plus concave doivent être comprises entre deux plans séparés verticalement.

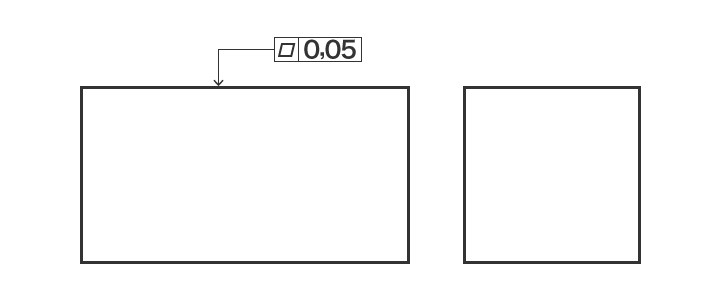

Exemple de dessin

Mesurer la planéité

Avec un indicateur à cadran

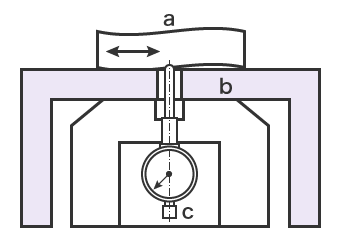

Avec un indicateur à cadran
a
Cible
b
Plateau
c
Indicateur à cadran

Fixez la cible sur le plateau de précision. Installez l’indicateur à cadran de sorte que sa tige de mesure entre en contact avec la surface à mesurer.
Déplacez la cible pour mesurer uniformément sa surface et lisez les valeurs sur l’indicateur à cadran.
La valeur de déviation la plus grande correspond à la planéité.

INCONVÉNIENTS

Les valeurs mesurées peuvent fluctuer en fonction des points de mesure, qui varient selon votre manière de déplacer la pièce. De ce fait, il est difficile d’obtenir des valeurs stables.

Avec une machine à mesurer tridimensionnelle (MMT)

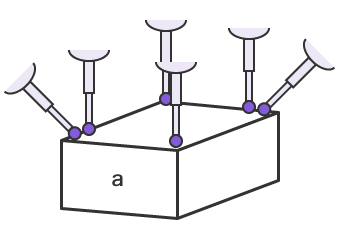

Avec une machine à mesurer tridimensionnelle
a
Cible

Pour mesurer la planéité, placez le stylet sur quatre points ou plus.
La multiplication des points de mesure garantit une mesure stable et précise des surfaces les plus larges.

Écran de mesure

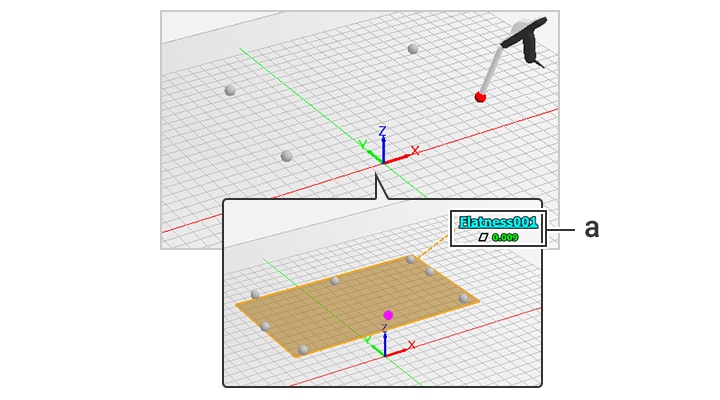

Écran de mesure
a
Résultat de la mesure de planéité
