Mesurer la concentricité

L’objectif d’une mesure de concentricité est de vérifier l’écart de coaxialité des axes de deux cylindres dont les points centraux correspondent. Contrairement à la coaxialité, la référence spécifiée est ici le point central (plan).

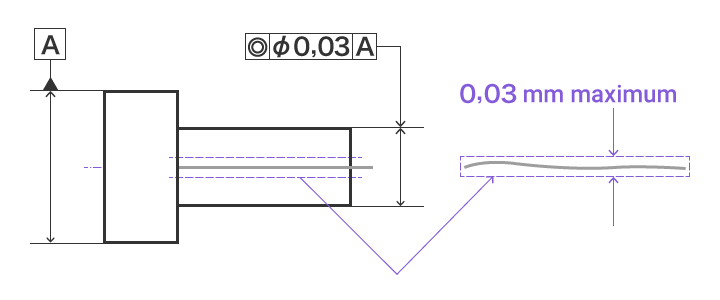

Exemple de dessin

Exemple de dessin

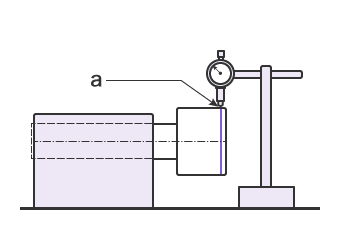

Avec un indicateur à cadran

Avec un indicateur à cadran
a
Position de mesure spécifiée

Maintenez la cible et placez l’indicateur à cadran au sommet de la circonférence autour du point objet de la tolérance indiquée. Faites tourner la cible et mesurez les valeurs de battement maximale et minimale via l’indicateur. Mesurez le long de la circonférence spécifiée. La concentricité correspond à la plus grande différence entre valeur maximale et valeur minimale.

INCONVÉNIENTS

Certains facteurs, tels que l’angle d’application de l’indicateur et la contrainte exercée sur la cible, affectent les valeurs mesurées, impliquant une éventuelle variation entre opérateurs.
La friction entre la pointe de l’indicateur à cadran et la surface de la cible risque de générer des rayures.

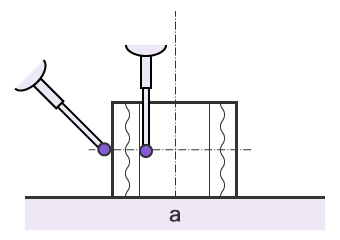

Avec une machine à mesurer tridimensionnelle (MMT)

Avec une machine à mesurer tridimensionnelle
a
Marbre

Contrairement à la coaxialité, la mesure porte sur le cercle du plan.
Placez le stylet sur le point de mesure du cercle de référence, puis sur le point de mesure du cercle cible afin de mesurer la concentricité.
Le contact du stylet sur la surface est très léger, évitant tout risque de rayure.

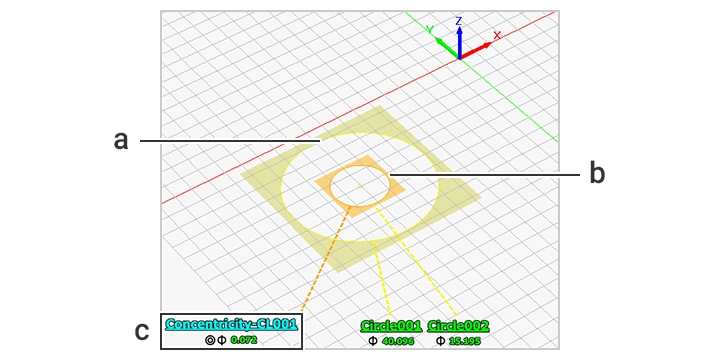

Écran de mesure
Écran de mesure
a
Cercle de référence
b
Cercle cible
c
Résultat de la mesure de concentricité
