Tolérance de battement (erreur de battement)

La tolérance de battement spécifie la variation de battement d’un élément lorsque la cible (pièce) est mise en rotation autour d’un axe (droite spécifiée). La tolérance de battement requiert toujours une référence spécifiée. De ce fait, les éléments de cette tolérance géométrique sont dits associés.

Battement circulaire

Battement circulaire

Le battement circulaire spécifie la précision de battement de toute partie d’une circonférence lorsque la pièce est mise en rotation.
Afin de respecter l’exigence de battement circulaire, la variation de la valeur mesurée lorsque la pièce est en rotation doit se trouver dans la plage spécifiée.

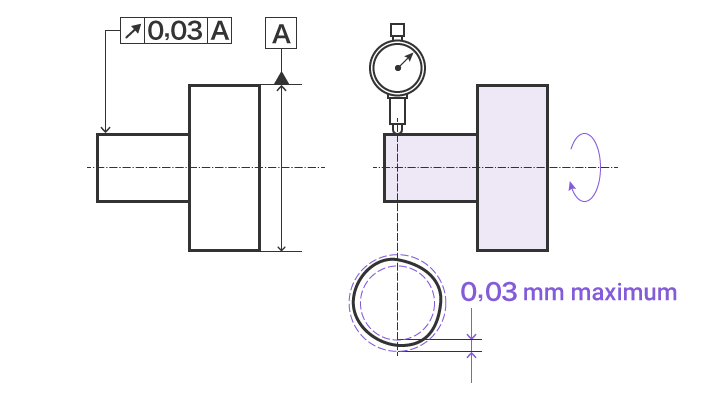

Exemple d’indication
Battement circulaire
Explication du dessin
Le battement de la surface cylindrique dans le sens radial, indiqué par la flèche, ne doit pas excéder 0,03 mm sur tout plan de mesure perpendiculaire à l’axe de référence lorsque la cible est mise en rotation une fois autour de l’axe de référence.

Battement total

Battement total

Le battement total spécifie la précision de battement de la totalité de la surface d’une pièce mise en rotation.
Afin de respecter l’exigence de battement total, la variation de la valeur mesurée sur la totalité de la surface du cylindre doit se trouver dans la plage spécifiée.

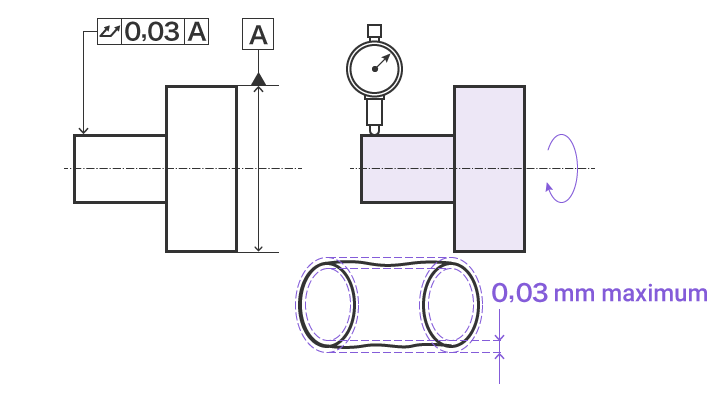

Exemple d’indication
Battement total
Explication du dessin
Le battement total de la surface cylindrique dans le sens radial, indiqué par la flèche, ne doit pas excéder 0,03 mm en tout point de la surface cylindrique lorsque la pièce est en rotation autour de l’axe de référence.
