Mesurer le profil de surface

L’objectif d’une mesure de profil de surface est de vérifier l’écart entre la courbure réelle de la surface de la cible et son dessin de conception.
Contrairement au profil de ligne, le profil de surface concerne la totalité de la surface courbe spécifiée.

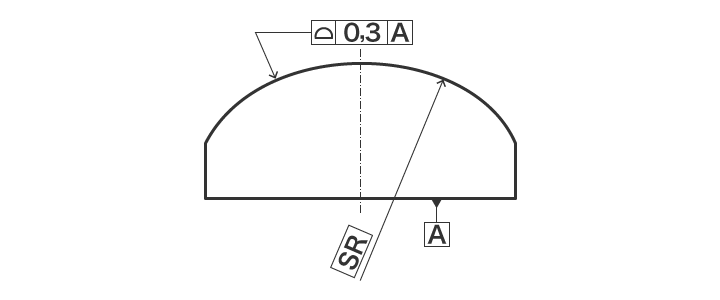

Exemple de dessin

Mesurer le profil de surface

Avec un profilomètre

Avec un profilomètre
a
Cible
b

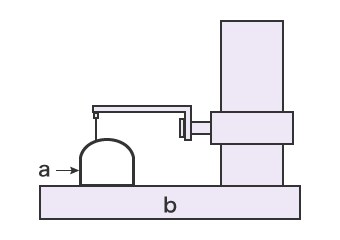

Profilomètre

Placez le stylet au point de démarrage de la mesure et spécifiez la longueur à mesurer.
Le système effectue une analyse à partir des données mesurées et des données théoriques exactes enregistrées, puis communique les données P/V (valeurs minimale et maximale, ainsi que l’écart type σ par rapport à l’élément théorique exact).

INCONVÉNIENTS

La plage de mouvement limitée du stylet ne permet pas de mesurer de très larges cibles.
De plus, le stylet ne peut accéder aux points de mesure difficiles à atteindre.
La charge (contrainte) du stylet peut déformer la surface de la cible, générant des erreurs de mesure.

Avec une machine à mesurer tridimensionnelle (MMT)

Avec une machine à mesurer tridimensionnelle
a
Cible
b
Marbre

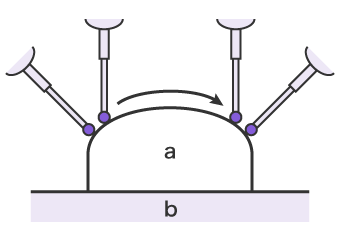

Le stylet peut être orienté librement pour mesurer la cible sous tous les angles et en tout endroit.
Le contact du stylet au point de mesure est si léger qu’il n’existe aucun risque de déformation de la surface par la charge (contrainte).
La mesure est rapide, stable et de haute précision.

Écran de mesure
Écran de mesure
a

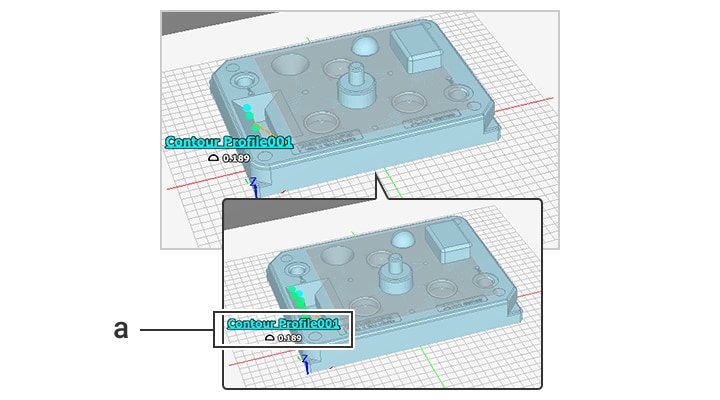

Résultat de la mesure du profil de surface
