Mesurer la localisation

L’objectif d’une mesure de localisation est de vérifier l’écart de localisation de la cible vis-à-vis de la référence spécifiée (plan ou ligne de référence).

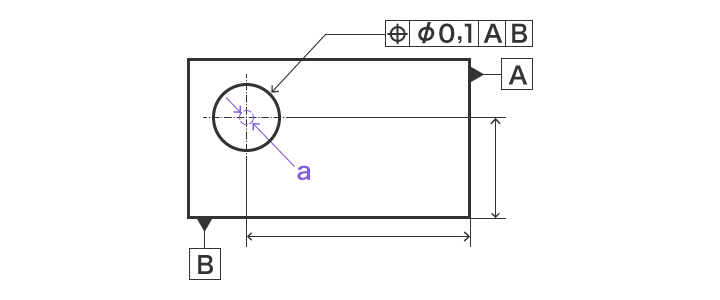

Exemple de dessin

Exemple de dessin
a
À l’intérieur d’un diamètre de 0,1 mm

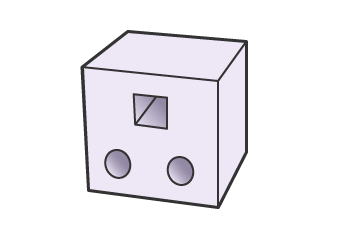

Avec un calibre fonctionnel

Avec un calibre fonctionnel

Une évaluation conforme/non conforme est exécutée à l’aide d’un calibre de mesure ou d’un calibre de contrôle.
Le contrôle par calibre présente deux avantages majeurs : une vitesse et une qualité qui ne varient pas en fonction de l’opérateur et une simplicité d’exécution facilitant l’automatisation.

INCONVÉNIENTS

Il est nécessaire de préparer des calibres adaptés à chaque cible. Or, les calibres sur-mesure ont un coût initial élevé, particulièrement dissuasif lors de la phase de prototypage.

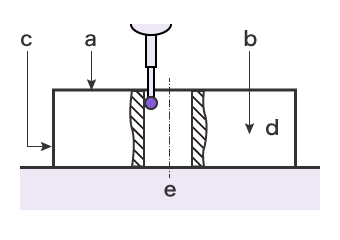

Avec une machine à mesurer tridimensionnelle (MMT)

Avec une machine à mesurer tridimensionnelle
a
Plan X-Y, plan de référence A
b
Plan Z-X, plan de référence B
c
Plan Y-Z, plan de référence C
d
Cible
e
Marbre

Définissez les plans de référence et placez le stylet sur le point de mesure de la cible. Le résultat de mesure s'affiche instantanément à l'écran.

Une seule mesure permet également d’obtenir les coordonnées cartésiennes et de déterminer une localisation composée.
Dans le cas d’un alésage, il est possible de vérifier la cylindricité, la perpendicularité et la rectitude en exécutant plusieurs mesures à différentes profondeurs.

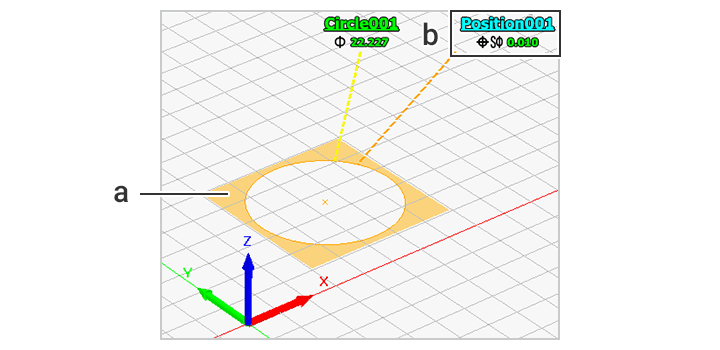

Écran de mesure
Écran de mesure
a
Point cible (cercle)
b
Résultat de la mesure de localisation
