Cibles de référence

Une cible de référence est un point, une ligne ou une zone limitée sur une cible avec le/laquel(le) les instruments ou machines de traitement, de mesure et de contrôle entrent en contact afin d’établir une référence spécifiée.

Cas exigeant une cible de référence

Si un plan, défini en tant que référence spécifiée, est déformé ou irrégulier, l’utilisation de la totalité de sa surface en tant qu’élément de référence pour l’indication risque d’engendrer une erreur conséquente lors du traitement ou du contrôle.
Réaliser la mesure dans pareilles conditions peut fausser la répétabilité et la reproductibilité.
De même, utiliser une base concave en tant que plan de référence peut poser problème si cette base est directement placée sur le marbre.

Dans de tels cas, vous pouvez indiquer une cible de référence pour définir la partie minimale requise en tant que référence spécifiée.

Spécifier une cible de référence

Une cible de référence est décrite au moyen d’un cadre circulaire coupé en son centre d’une ligne horizontale (cadre de cible de référence). Dans la moitié inférieure du cadre, inscrivez la lettre/le symbole de l’élément de référence entier, accompagné(e) du numéro de la cible de référence.

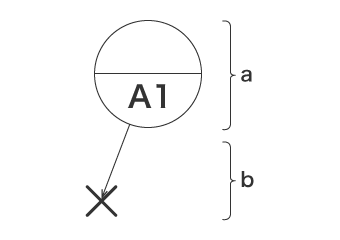

Spécifier une cible de référence
a
Cadre
b
Symbole

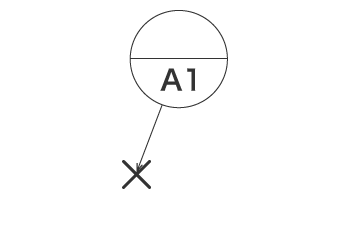

Indiquer un point
Indiquer un point

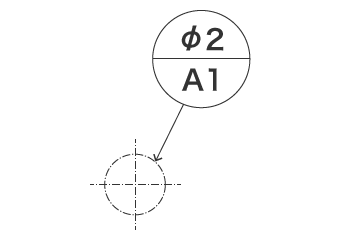

Indiquer une zone circulaire
Indiquer une zone circulaire

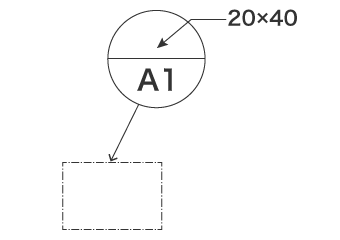

Indiquer une zone rectangulaire
Indiquer une zone rectangulaire
