Mesurer la cylindricité

La cylindricité spécifie la circularité et la rectitude d’une forme. L’objectif d’une mesure de cylindricité est de vérifier la déformation d’un cylindre, c’est-à-dire l’écart entre la cible et le cylindre idéal.

Exemple de dessin

Mesurer la cylindricité

Avec un instrument de mesure de la circularité

Avec un instrument de mesure de la circularité
a
Cible
b
Marbre

Fixez la cible sur le plateau tournant de l’instrument de mesure de la circularité. Placez le stylet sur la cible, faites tourner le plateau et mesurez aux points de mesure.
Si la cible est large, fixez le plateau et déplacez le stylet en rotation ou à la verticale.

INCONVÉNIENTS

La plage de mouvement limitée du stylet ne permet pas de mesurer de très larges cibles.
L’instrument de mesure de la circularité étant spécifiquement dédié aux mesures de circularité et de cylindricité, un autre instrument doit être employé pour mesurer des caractéristiques géométriques supplémentaires.

Avec une machine à mesurer tridimensionnelle (MMT)

Avec une machine à mesurer tridimensionnelle
a
Cible
b
Marbre

Afin de mesurer la cylindricité, placez le stylet sur quatre points ou plus de la cible.
Le stylet peut être orienté librement pour mesurer la cible sous tous les angles et en tout endroit.
La machine à mesurer tridimensionnelle prend en charge une grande variété de caractéristiques géométriques.

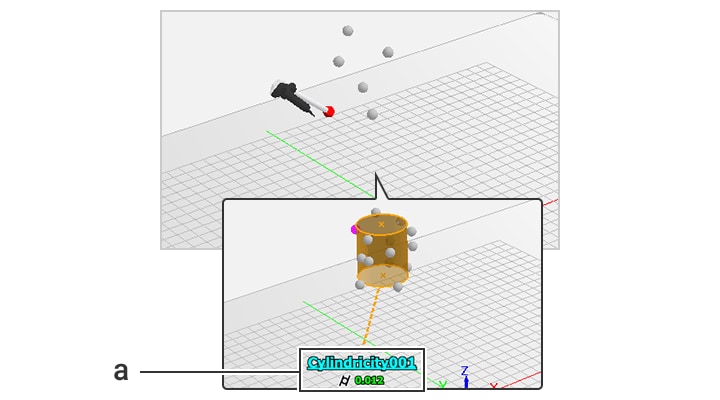

Écran de mesure
Écran de mesure
a
Résultat de la mesure de cylindricité
